Kattava vertailu kolmesta yleisestä teollisesta nopeudenrajoittimesta

Vaihdevaihteet, planeettavähennykset , ja kierukkavaihteet ovat tällä hetkellä kolme yleisintä supistustyyppiä teollisuussektorilla. Ydintoimintojensa – kuten pyörimisnopeuden pienentämisen, vääntömomentin lisäämisen ja hitauden sovittamisen – ansiosta näitä kolmen tyyppisiä vähennyslaitteita käytetään laajalti erilaisissa teollisissa valmistusprosesseissa ja mekaanisissa laitteissa.

Tässä artikkelissa  SGR tarjoaa kattavan vertailun näistä kolmesta yleisimmästä teollisista supistimesta, mikä auttaa sinua saamaan perusteellisen käsityksen niistä ja vastaamaan paremmin laitteidesi erityisvaatimuksia.

Vaihteen alennus

Vaihteenalennus on perustavanlaatuisin ja teknisesti kypsin nopeudenrajoittimen tyyppi. Se muuttaa pyörimisnopeutta ja vääntömomenttia erikokoisten ja hampaiden lukumäärän omaavien hammaspyörien keskinäisen niveltymisen kautta. Vaihteiston vaihteiston siirtoperiaate on analoginen vaihteiden vaihtamiseen pyörällä ajettaessa, jolloin ketju vaihtaa erikokoisten vaihteiden välillä. Nerokkaiden vaihdeyhdistelmien avulla vaihteiston vähennykset voivat vaivattomasti vähentää nopeutta ja lisätä vääntömomenttia, mikä täyttää useiden teollisuuslaitteiden tehovaatimukset.

Vaihteiston alennusvaihteisto toimii "minimoottorina" mekaanisissa laitteissa ja muuntaa nopean syöttötehon hitaamman nopeuden, mutta silti tehokkaamman, lähtöenergiaksi. Verrattuna muihin alennustyyppeihin, vaihdevähennykset tarjoavat korkean hyötysuhteen, yksinkertaisen rakenteen ja alhaiset kustannukset; ne ovat kuitenkin suhteellisen isoja. Siksi niitä käytetään ensisijaisesti yleisillä teollisuuden aloilla, kuten sähkömoottoreissa, työstökoneissa ja kuljetinhihnoissa.

Vaihteistoa valittaessa on suositeltavaa ottaa ensisijaisesti huomioon tarkkuus, kantavuus ja tehokkuus.

Erittäin tarkat vaihteistot toimivat sujuvammin, niissä on mahdollisimman vähän virheitä ja varmistetaan, että valmistettujen tuotteiden tarkkuus täyttää vaaditut standardit. Raskaissa koneissa – kuten kaivoslaitteissa – suuren kantokyvyn omaavat vaihteiston vaimentimet ovat välttämättömiä massiivisten mekaanisten komponenttien ohjaamiseksi ja niiden vakaan toiminnan varmistamiseksi. Tehokkaat vaihteiston alennuslaitteet voivat myös auttaa yrityksiä saavuttamaan merkittäviä säästöjä energiakustannuksissa. Lisäksi ylivoimaiset suunnittelu- ja valmistusprosessit auttavat minimoimaan vaihteiden väliset kitkahäviöt, mikä parantaa vaihteiston tehokkuutta.

Planeettavähentäjä

Planeettavähennys on eräänlainen nopeudenrajoitin, joka on "iltynyt" viime vuosina; sen rakenne muistuttaa "aurinkoa kiertäviä planeettoja" (koostuu aurinkopyörästä, planeettavaihteista, ulkokehästä, sisemmästä rengaspyörästä ja planeettakannattimesta). Kun moottori tai moottori saa aurinkopyörän pyörimään, planeettapyörät pyörivät omien akseliensa ympäri samalla kun ne pyörivät sisemmän hammaspyörän ympäri, jolloin nopeus pienenee.

Nousevana nopeudenrajoittimena planeettavaihteistossa käytetään ainutlaatuista planeettavaihteistojärjestelyä, jossa on kompakti rakenne, korkea hyötysuhde, korkea vääntömomenttikapasiteetti, korkea tarkkuus, alhainen melu, minimaalinen välys ja pitkä käyttöikä. Lisäksi sillä on poikkeuksellinen iskun- ja ylikuormituksenkestävyys, mikä mahdollistaa sen sopeutumisen monenlaisiin ankariin käyttöolosuhteisiin. Näin ollen se pystyy täyttämään korkean kuormituksen laitteiden – kuten kuljettimien ja hissien – vaatimukset teollisessa tuotannossa sekä tarkkuussovellusten, mukaan lukien robottiliitokset ja CNC-työstökoneet, vaatimukset.

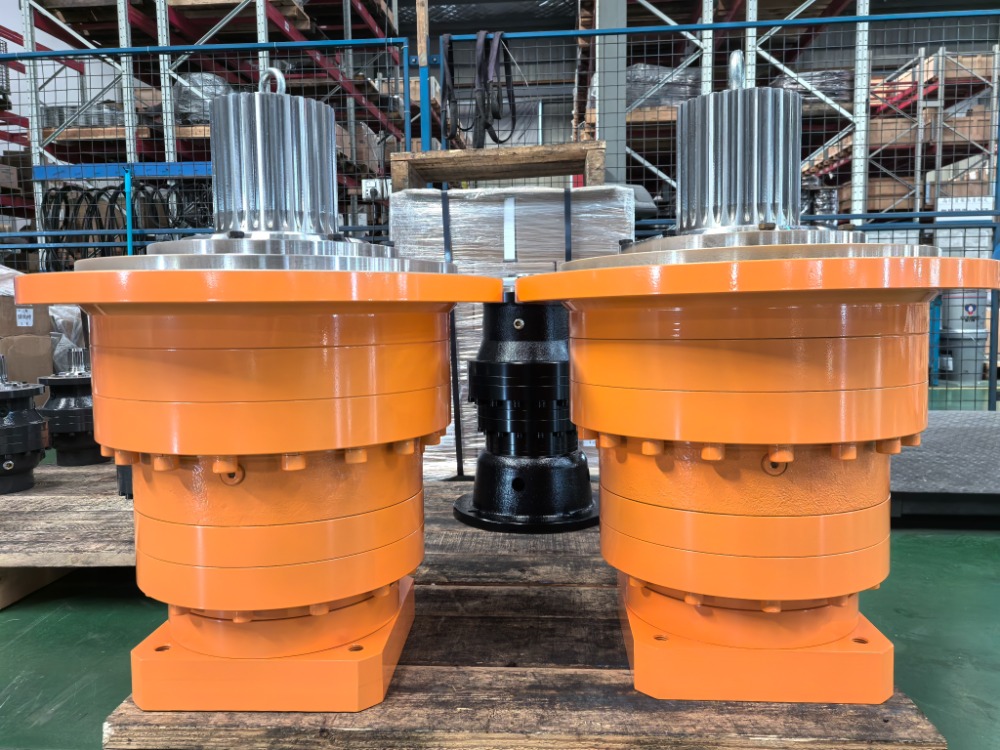

Esimerkiksi SGR:n kehittämissä ja valmistamissa N-sarjan planeettavaihteistoissa on 20CrMnTi-teräksestä valmistettuja hammaspyöriä, jotka käyvät läpi hiiletys-, jäähdytys- ja tarkkuushiontaprosessit. Nämä yksiköt tarjoavat lukuisia etuja, kuten usean hampaan kuorman jakamisen, sujuvan ja luotettavan toiminnan sekä korkean mekaanisen tehokkuuden. Nämä tuotteet ovat "korvike vertailukelpoisille maahantuotuille supistimelle" ja ovat kansainvälisten standardien mukaisia ​​sekä suunnittelufilosofian että valmistustekniikan osalta. Lisäksi ne ovat paikallisen palvelutuen ansiosta ansainneet käyttäjien tunnustusta eri teollisuuden aloilla – mukaan lukien rakennuskoneet, laivojen apulaitteet, kaivoskoneet sekä tekstiili- ja painokoneet – tarjoamalla poikkeuksellisen tasapainon suorituskyvyn ja kustannustehokkuuden välillä.

Planetaarisen alennusventtiilin valinnassa on suositeltavaa asettaa etusijalle alennussuhde, vääntömomentti, tarkkuus ja ympäristöön sopeutuvuus.

Jos vaadittavalle vähennyssuhteelle ei ole tarkkaa vastinetta, voit valita lähimmän saatavilla olevan suhteen tai harkita räätälöityä ratkaisua. Vääntömomentin valinnassa on olennaista varmistaa, että vaimentimen nimellislähtömomentti on suurempi tai yhtä suuri kuin laitteen todellisuudessa vaatima suurin käyttömomentti. Nykyaikaisissa teollisuusautomaatioympäristöissä on tiukat vaatimukset planeettavähentäjien tarkkuudelle; siksi on välttämätöntä valita yksikkö, jolle on ominaista korkea tarkkuus ja minimaalinen välys. Lisäksi erityisissä sovelluksissa, joissa supistimen on toimittava äärimmäisissä lämpötiloissa tai erityisissä ympäristöissä, on tarpeen neuvotella planeettavähentimen valmistajan kanssa etukäteen valintaprosessin aikana.

Kierukkavaihteen vähennyslaite

Kierukkavaihteistossa käytetään kierukkapyörän ja kierukkapyörän yhdistämistä nopeuden vähentämiseksi ja vääntömomentin vahvistamiseksi; sen ydinominaisuuksia ovat kyky saavuttaa huomattava vähennyssuhde yhden vaihteiston kautta sekä sen itselukittuva kyky.

Automatisoiduissa laitteissa, kuljetuskoneissa, pakkauskoneissa, hisseissä, kuljettimissa ja erilaisissa teollisissa voimansiirtojärjestelmissä kierukkavaihteet – hyödyntäen ainutlaatuista kierukka- ja kierukkapyörärakennetta – muuttavat moottorin nopean, alhaisen vääntömomentin tulon ulostulopäässä vaadittavaksi hitaiksi, suureksi vääntömomentiksi ja täyttävät siten laitteiden kriittisen suuren vääntömomentin tarpeen. kykyjä.

Esimerkiksi SGR:n kehittämissä ja valmistamissa C-sarjan kierukkavaihteissa on kierukka, joka on valmistettu 20CrMnTi-teräksestä – jolle suoritetaan hiiletys, jäähdytys ja tarkkuushammaspyörä – ja kierukkapyörä, joka on valmistettu korkean suorituskyvyn metalliseoksesta. Tämä rakenne takaa poikkeuksellisen, pitkäkestoisen kulutuskestävyyden, korkean voimansiirron tehokkuuden ja pidemmän käyttöiän. Verrattuna vastaavien eritelmien omaaviin lieriömäisiin kierukkavaihteisiin näillä yksiköillä on huomattavasti parempi kantokyky ja voimansiirron tehokkuus; Lisäksi suurilla alennussuhteilla niillä on mekaanisia itselukittuvia ominaisuuksia, mikä vahvistaa tehokkaasti nostokoneiston turvallisuutta.

Kierukkavaihteistoa valittaessa on suositeltavaa ottaa ensisijaisesti huomioon alennussuhde, vääntömomentti ja itselukittuva toiminto.

Alennussuhde määrää lähtönopeuden; siksi on suositeltavaa laskea vaadittu suhde moottorin nopeuden ja laitteen vaaditun lähtönopeuden perusteella, jotta vältetään "ylikuormitus". Lähtövääntömomentti on kriittinen parametri kierukkavaihteistoissa; alennuslevyn nimellismomentin on ylitettävä todellinen käyttömomentti – erityisesti sovelluksissa, joihin liittyy usein käynnistys- ja pysäytys tai suuri iskukuormitus (kuten nostimet ja sekoittimet). Itselukittuva ominaisuus on kierukkavaihteiden vähennyslaitteiden keskeinen ominaisuus; Näin ollen, jos tietty sovellus – kuten nostolava tai venttiilin toimilaite – vaatii itselukittuvan toiminnon, kierukkavaihteen vähennysventtiili on ehdoton valinta. (Kirjoittaja, SGR, Angie Zhang)
