Koaksiaalinen planeettavaihteisto: rakenne, edut, sovellukset ja valintaopas

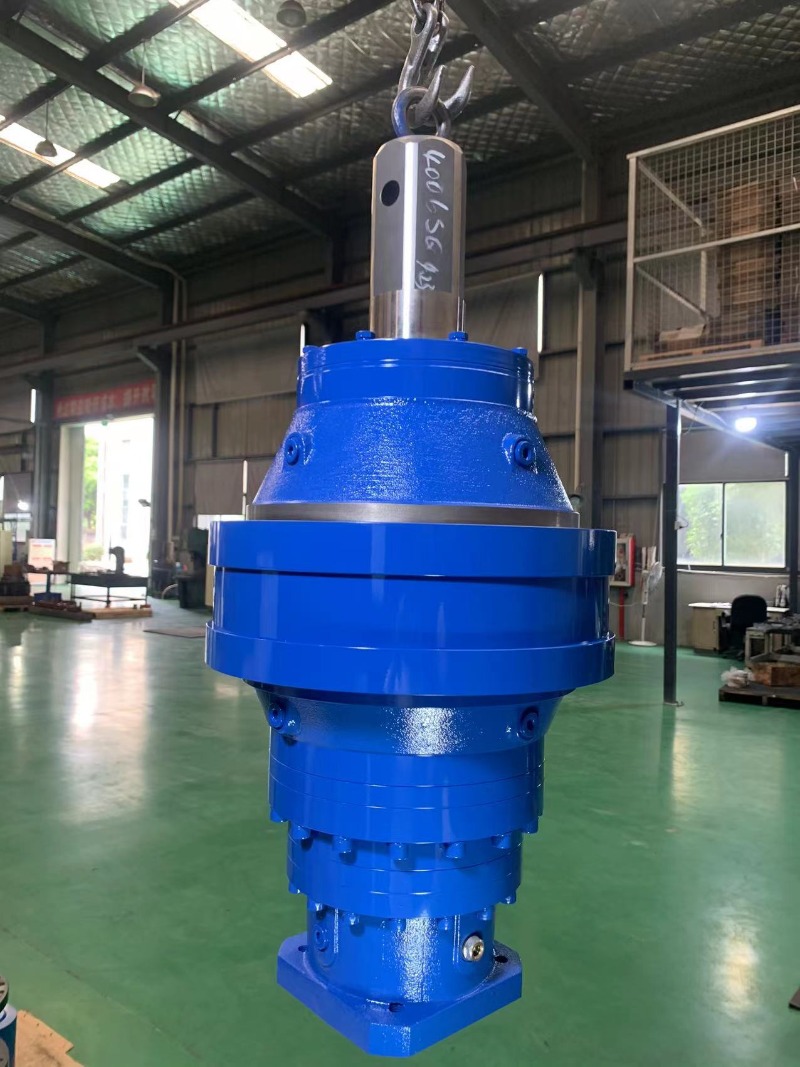

A koaksiaalinen planeettavaihteisto on kompakti ja suorituskykyinen voimansiirtoratkaisu, joka on suunniteltu sovelluksiin, jotka vaativat suurta vääntömomenttia, tehokasta voimansiirtoa ja tilaa säästävää rakennetta. Verrattuna perinteisiin vaihteiston alennusvaihteisiin, koaksiaalisessa planeettavaihteistossa on planeettavaihteiston voimansiirtojärjestelmä yhdistettynä in-line-tulo- ja lähtöjärjestelyyn, mikä tekee siitä sopivan monenlaisiin teollisuuskoneisiin.

Koaksiaaliset planeettavaihteistot tarjoavat luotettavan vääntömomentin siirron porauslaitteista ja kaivoskoneista nostureihin, maatalouskoneisiin ja muihin raskaisiin sovelluksiin.

Mutta miten koaksiaalinen planeettavaihteisto toimii, ja miten sinun tulisi valita oikea malli laitteeseesi?

Mikä on koaksiaalinen planeettavaihteisto?

A koaksiaalinen planeettavaihteisto on planeettavaihteiston tyyppi, jossa tuloakseli ja lähtöakseli on järjestetty samalle akselille.

Planetaarinen voimansiirtojärjestelmä koostuu tyypillisesti: aurinkopyörästä, planeettavaihteista, planeetan kannattimesta ja sisäisestä rengasvaihteesta.

Käytön aikana aurinkovaihteisto siirtää tehon useille planeettavaihteille. Planeettapyörät pyörivät aurinkopyörän ympäri samalla kun ne kytkeytyvät sisäiseen hammaspyörään. Koska useat vaihteet jakavat siirretyn kuorman, planeettavaihteisto voi saavuttaa suuren vääntökapasiteetin suhteellisen kompaktissa kotelossa.

Koaksiaalinen konfiguraatio helpottaa myös vaihteiston integrointia moottoreihin ja muihin mekaanisiin komponentteihin, kun asennustilaa on rajoitetusti.

Koaksiaalisen planeettavaihteiston tärkeimmät edut

1. Suuri vääntömomenttikapasiteetti

Yksi planeettavälityksen tärkeimmistä eduista on sen kuormanjakokyky.

Useat planeettavaihteet jakavat siirretyn kuorman, jolloin vaihteisto pystyy käsittelemään suurta vääntömomenttia ja raskaita käyttöolosuhteita.

Tämä tekee koaksiaalisista planeettavaihteistoista sopivia laitteisiin, jotka vaativat suurta käynnistysmomenttia, toistuvaa peruuttamista tai jatkuvaa toimintaa.

2. Kompakti ja tilaa säästävä muotoilu

Koaksiaalinen tulo- ja lähtöjärjestely mahdollistaa vaihteiston suhteellisen kompaktin rakenteen.

Joihinkin perinteisiin voimansiirtojärjestelmiin verrattuna koaksiaalinen planeettavaihteisto voi tuottaa suuren vääntömomentin vaatimatta liiallista asennustilaa.

Tämä on erityisen hyödyllistä, kun vaihteisto on integroitava kompaktiin koneeseen.

3. Korkea lähetystehokkuus

Hyvin suunnitellulla planeettavaihteistolla voidaan saavuttaa korkea mekaaninen hyötysuhde, koska teho jakautuu useiden vaihdeverkkojen kesken.

Korkea hyötysuhde voi auttaa vähentämään energiahäviöitä ja parantamaan koneen yleistä suorituskykyä.

4. Vakaa toiminta

Symmetrinen planeettarakenne tarjoaa tasapainoisen kuorman jakautumisen keskiakselin ympäri.

Tämä auttaa vähentämään epätasaista kuormitusta ja edistää vakaata toimintaa erityisesti suuren kuormituksen olosuhteissa.

5. Joustavat vähennyssuhteet

Planeettavaihteistoissa voidaan käyttää yksi-, kaksi- tai monivaiheisia kokoonpanoja.

Yhdistämällä erilaisia ​​planeettavaiheita valmistajat voivat tarjota laajan valikoiman alennussuhteita erilaisten lähtönopeus- ja vääntömomenttivaatimusten täyttämiseksi.

Missä koaksiaalisia planeettavaihteistoja käytetään?

Koaksiaalisten planeettavaihteistojen kompakti rakenne ja suuri vääntömomentti tekevät niistä sopivia moniin teollisiin sovelluksiin.

Porauslaitteet

Porakoneet vaativat suurta vääntömomenttia, luotettavaa toimintaa ja iskunkestoa.

Koaksiaalisia planeettavaihteita voidaan käyttää porauslaitteissa, joissa suuri vääntömomentti ja kompakti asennus ovat tärkeitä.

Tyypillisiä käyttökohteita ovat: sähköiset porauslaitteet, vaakasuuntaiset porauslaitteet, tekniset porakoneet ja maanporauslaitteet.

Kaivoskoneet

Kaivoslaitteet toimivat usein raskaan kuormituksen, pölyn, tärinän ja pitkien työjaksojen alaisena.

Raskas koaksiaalinen planeettavaihteisto voi tarjota vääntömomentin ja kestävyyden, jota tarvitaan kaivoskoneissa, kuten kuljettimissa, murskaimissa, syöttölaitteissa ja muissa materiaalinkäsittelylaitteissa.

Nosturit ja nostolaitteet

Nosturit ja nostokoneet vaativat luotettavan vääntömomentin siirron ja ohjatun tehon.

Koaksiaaliset planeettavaihteistot voidaan integroida nosto- ja ajojärjestelmiin, joissa vaaditaan suurta vääntömomenttia ja kompakteja mittoja.

Maatalous- ja karjankasvatuskoneet

Nykyaikaiset maatalouskoneet vaativat usein kompakteja mutta tehokkaita voimansiirtojärjestelmiä.

Koaksiaalisia planeettavaihteita voidaan käyttää maatalouskoneissa, jotka toimivat vaihtelevilla kuormituksilla ja vaativissa ulko-olosuhteissa.

Metallurgiset ja teollisuuslaitteet

Metallurgian ja valmistuksen raskaat teollisuuden laitteet toimivat usein jatkuvasti suurilla kuormituksilla.

Planeettavaihteiston suuri kantavuus ja vakaat voimansiirto-ominaisuudet tekevät niistä soveltuvia vaativiin teollisuusympäristöihin.

Kuinka valita oikea koaksiaalinen planeettavaihteisto?

Vaihteiston valinnan ei tulisi perustua pelkästään alennussuhteeseen.

Ennen kuin valitset koaksiaalisen planeettavaihteiston, ota huomioon seuraavat parametrit.

Lähtömomentti

Määritä koneen vaatima jatkuva ja huippuvääntömomentti.

Valitun vaihteiston vääntömomentin tulee olla riittävä kestämään sekä normaalia toimintaa että odottamattomia kuormitushuippuja.

Vähennyssuhde

Alennussuhde määrittää tulonopeuden ja lähtönopeuden välisen suhteen.

Valitse sopiva suhde tarvittavan laitteiston lähtönopeuden mukaan.

Tuloteho ja nopeus

Vaihteisto on sovitettava moottorin nimellistehoon ja syöttönopeuteen.

Väärä yhdistelmä voi johtaa liialliseen lämmöntuotantoon, ylikuormitukseen tai komponenttien ennenaikaiseen kulumiseen.

Työolosuhteet

Ota huomioon todellinen käyttöympäristö, mukaan lukien: työtunnit päivässä, kuorman tyyppi, iskukuormat, käynnistys- ja pysäytystaajuus, ympäristön lämpötila, pöly ja kosteus sekä asennusasento.

Nämä tekijät ovat välttämättömiä oikean vaihteiston kokoonpanon ja huoltokertoimen määrittämiseksi.

Asennus ja lähtökokoonpano

Asennusmittojen, tuloliitännän, ulostuloakselin, laipan ja asennussuunnan on vastattava konetta.

OEM-sovelluksissa voidaan tarvita mukautettuja asennus- ja lähtökokoonpanoja.

Miksi suosittelemme valitsemaan SGR-koaksiaaliset planeettavaihteistot?

SGR on teollisuusvaihteistojen valmistaja, joka on erikoistunut planeettavaihteiston vähennyksiin ja kierukkavaihteisiin.

SGR-koaksiaaliset planeettavaihteistot on suunniteltu sovelluksiin, jotka vaativat suurta vääntömomenttia, kompakteja mittoja, luotettavaa voimansiirtoa ja joustavia kokoonpanoja.

Planeettavaihteistoissa käytetään lujia vaihteistomateriaaleja ja tarkkoja valmistusprosesseja vaihteiston kestävyyden ja voimansiirron suorituskyvyn parantamiseksi.

Sovelluksesta riippuen SGR voi tarjota erilaisia ​​planeettaasteita, alennussuhteita, tulokonfiguraatioita ja lähtöratkaisuja.

SGR-planeettavaihteistoa käytetään laajalti: sähköporauslaitteissa, telakoneissa, tuulivoimalaitteissa, maatalous- ja karjatalouskoneissa, kaivoskoneissa, metallurgisissa laitteissa ja nostureissa ja nostokoneissa.

OEM-koneiden valmistajille SGR voi tarjota myös sovelluskohtaista teknistä tukea, joka auttaa asiakkaita valitsemaan sopivan vaihteiston moottorin tehon, vääntömomentin, nopeuden, asennusmittojen ja työolosuhteiden mukaan.

A koaksiaalinen planeettavaihteisto yhdistää planeettavaihteiston suuren vääntömomentin tilaa säästävään rivikonfiguraatioon. Kompakti muotoilu, suuri kuormituskyky, tehokas voimansiirto ja joustavat alennussuhteet tekevät siitä tehokkaan ratkaisun vaativiin teollisuuskoneisiin.

Koaksiaalista planeettavaihteistoa valitessaan valmistajien tulee ottaa huomioon muutakin kuin vaihteiston hinta tai alennussuhde. Lähtömomentti, moottorin teho, käyttöolosuhteet, käyttökerroin, asennusmitat ja odotettu käyttöikä on kaikki arvioitava.

Koneenvalmistajat, jotka etsivät luotettavaa voimansiirtokumppania, kokeneen planeettavaihteiston valmistajan valitseminen voi auttaa varmistamaan, että vaihteisto sovitetaan oikein koko koneeseen. (Kirjoittaja, SGR, Angie Zhang)
