Planeettavarusteiden vähentäjät: Suunnittelu, sovellukset ja valintaopas

Kuinka a Planeettavarusteen vähentäjä Työskennellä?

Planeettavaihteiden pelkistimet, jotka tunnetaan myös nimellä epiisykliset vaihdejärjestelmät, koostuvat kolmesta pääkomponentista: aurinkovaihtelusta, planeettavaihteista ja rengasvaihteista. Aurinkovaihde istuu keskellä, kun useita planeettavaihteita pyörivät sen ympärillä, kaikki suljettu rengasvaihteisiin. Tämä kompakti järjestely tarjoaa useita etuja perinteisiin vaihdejärjestelmiin nähden.

• Auringonvaihto toimii tulona, ​​tyypillisesti kytketty moottorin akseliin
• Planeetan hammaspyöräverkko samanaikaisesti sekä aurinko- että rengasvaihteiden kanssa
• Planeetta -vaihteet pitävät kantolaitteet toimivat lähtöä
• Rengasvaihde voidaan kiinnittää, toimia tulona tai lähtöä konfiguraatiosta riippuen

Verrattuna akselin rinnakkaisvälittäjiin, planeettavarusteiden vähentäjät Tarjoa suurempi vääntömomentin tiheys, parempi kuormitusjakauma ja enemmän kompakteja mittoja. Kuorma jaetaan useiden planeettavaihteiden kesken, mikä mahdollistaa suuremman vääntömomentin kapasiteetin pienemmässä pakkauksessa.

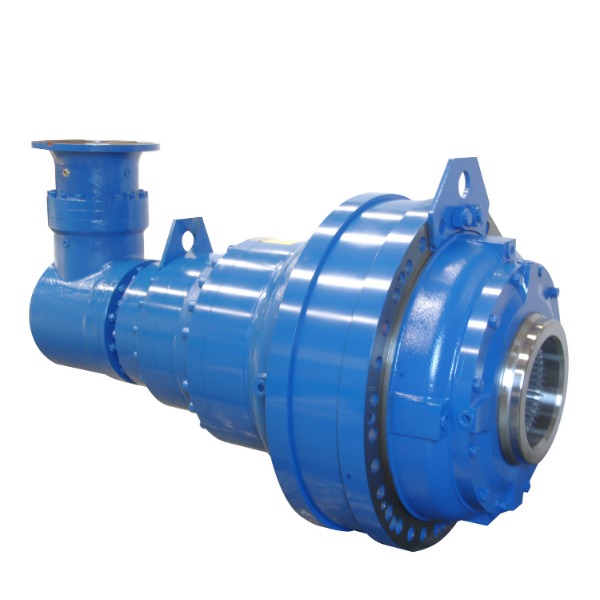

Laipan syöttö oikea kulma iso lähtö vääntömomentin planeettavaihteistolla moottorilla

Planeettavaihdejärjestelmien edut

Planeetta Gear Systemsin ainutlaatuinen arkkitehtuuri tarjoaa useita suorituskykyetuja:

• Korkea vääntömomentin tiheys: Useat planeettavaihteet jakavat kuorman, mikä mahdollistaa enemmän vääntömomentin vähemmän tilassa
• Kompakti suunnittelu: Samankeskinen järjestely johtaa pienempaan jalanjälkeen
• Korkea hyötysuhde: Tyypillisesti 95-98% vaihetta kohti tehonjakoon johtuen
• Erinomainen jäykkyys: Useat kosketuspisteet tarjoavat jäykkyyden
• Matala tärinä: Tasapainoiset voimat vähentävät värähtelyä ja melua

Oikeuden valitseminen Planeettavaihteistosuhde hakemukseesi

Oikean vaihdesuhteen valitseminen on ratkaisevan tärkeää optimaalisen suorituskyvyn kannalta. Suhde määrittää tulonopeuden ja lähtömomentin välisen suhteen. Yleiset suhteet ovat välillä 3: 1-100: 1 yksivaiheisille malleille, ja monivaiheiset yksiköt tarjoavat suhteita jopa 10 000: 1.

Suhteen valintaan vaikuttavat tekijät

Useat näkökohdat vaikuttavat ihanteeseen planeettavaihteistosuhde Hakemusta varten:

• Vaadittu lähtö nopeus ja vääntömomentti
• Käytettävissä syöttövoima ja nopeus
• Dynaamiset vastausvaatimukset
• Tehokkuuskohteet
• Fyysiset avaruusrajoitukset

Suhteen vertailutaulukko

Huoltovinkit jstk Planeettavarusteen vähentäjäs teollisuussovelluksissa

Oikea ylläpito pidentää merkittävästi palvelun käyttöikää planeettavarusteiden vähentäjät in industrial applications . Nämä järjestelmät toimivat usein vaativissa olosuhteissa, mikä tekee säännöllisestä hoidosta välttämättömän.

Rutiininomaiset ylläpitomenettelyt

Kattavan huolto -ohjelman tulisi sisältää:

• Säännölliset voitelutarkistukset ja muutokset
• Värähtelynvalvonta
• Lämpötarkastukset
• Pultin vääntömomentin todentaminen
• Tiivistelmäsetsit

Yleiset vikatilat ja ehkäisy

Tyypillisten vikamekanismien ymmärtäminen auttaa estämään seisokkeja:

Vertailu Planeettavarusteen vähentäjä vs harmoninen asema Tekniikka

Kun valitset tarkkuuden vähentämisjärjestelmiä, insinöörit vertailevat usein planeettavarusteen vähentäjä vs harmoninen asema ratkaisut. Jokaisella tekniikalla on erilliset ominaisuudet, jotka sopivat eri sovelluksiin.

Suorituskyvyn vertailu

Tärkeimmät erot kahden tekniikan välillä:

• Takaisku: Harmoniset asemat tarjoavat lähes nollan takaiskua, kun taas planeettajärjestelmissä on tyypillisesti 1-10 kaari-min
• Jäykkyys: Planeetta hammaspyörät tarjoavat suuremman vääntöjäykkyyden
• Tehokkuus: Planeettajärjestelmät ovat yleensä tehokkaampia (95-98% vs. 80-90%)
• Koko: Harmoniset asemat voivat olla kompakti ekvivalenttien suhteen

Soveltuvuus

Ymmärtäminen Takaisku planeetta -vaihdejärjestelmissä

Takaisku planeetta -vaihdejärjestelmissä viittaa pieneen liikkeeseen meshing -hammaspyörähampaiden välillä, kun suunta muuttuu. Vaikka jokin takaisku on väistämätöntä, liialliset määrät voivat aiheuttaa paikannusvirheitä ja tärinää.

Takaiskujen syyt

Useat tekijät edistävät järjestelmän takaiskua:

• Valmistustoleranssit
• Vaihdelaitteen välys
• Kanta
• Kokoontumisvaihtelu
• Kulua ajan myötä

Minimointi tarkkuussovelluksissa

Tekniikoita, jotka vähentävät takaiskuja, ovat:

Valinta Korkeat tarkat planeettavaihteet robottille

Robottisovellukset vaativat Korkeat tarkat planeettavaihteet joka yhdistää tarkkuuden, jäykkyyden ja kompaktit mitat. Näiden järjestelmien on usein käsiteltävä dynaamisia kuormia säilyttäen samalla toistettavuuden.

Robotiikan avainvalintakriteerit

Tärkeät näkökohdat määritettäessä vaihdelaatikkoja robottisovelluksiin:

• Vääntöjäykkyys
• Takaiskujen tekniset tiedot
• Tehokkuus käyttöopeudella
• Paino- ja hitaus
• Ympäristön tiivistys

Suorituskykyvaatimukset robottityypin mukaan
