Modulaarisen suunnittelun hallinta: Servomoottorin integrointi kierukkavaihteiden ja kompaktin automaation kanssa

** planetaarinen matovaihteisto ** edustaa suuren vähennyssuhteen (matovaiheesta) ja suuren vääntömomenttitiheyden (planeettavaiheesta alkaen) fuusiota. Automaatiossa ja robotiikassa ensisijainen tekninen haaste ei ole pelkästään vaihteiston suunnittelu, vaan saumaton, kompakti ja standardoitu integrointi useiden käyttömoottoreiden kanssa. Saavuttaa erittäin tehokkaan Servomoottorin integrointi kierukkavaihteiden kanssa vaatii vankan **Modulaarisen planeettakierukkavaihteiston**, joka käyttää standardoituja liitäntöjä ja minimaalista kokoonpanotilavuutta.

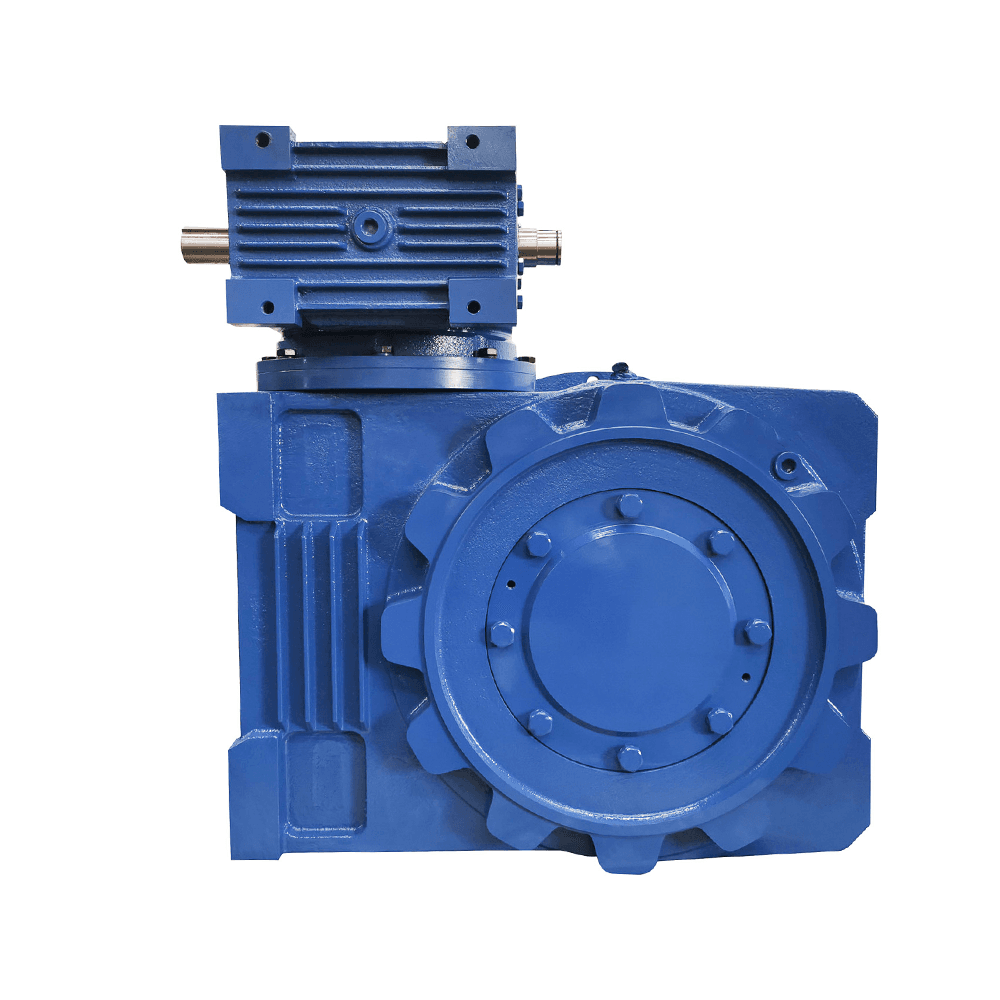

Kaksivaiheinen toroidinen matovaihteisto

Modulaarisuuden välttämättömyys: periaatteet Modulaarinen planeettakierukkavaihteisto

Modulaarisen arkkitehtuurin avulla B2B-toimittajat voivat nopeasti konfiguroida vaihteistot vastaamaan erilaisia moottorispesifikaatioita ilman uusia koteloita jokaiseen tilaukseen.

Standardoidut käyttöliittymät monipuolisuuteen

• **Avainliitännän komponentit:** Modulaarisuus saavutetaan segmentoimalla vaihdelaatikon kotelo toiminnallisiin lohkoihin, kriittisin moottorin sovittimen laippa (tulo) ja lähtölaippa/akselikokoonpano.
• **Joustavuus:** Tämän ansiosta **planetaarisen kierukkavaihteen** ydinmekanismi pysyy muuttumattomana, kun tulolohko vaihdetaan hyväksymään eri moottorin runkokoot (esim. NEMA 23, 34 tai eri IEC-koot) mistä tahansa valmistajasta.

Modulaarisen arkkitehtuurin edut varastonhallinnassa

Valmistuksen ja hankinnan näkökulmasta modulaarisuus vähentää dramaattisesti monimutkaisuutta. Toimittajat voivat ylläpitää ydinvaihteita ja pienempiä esikoneistettujen sovitinlaippojen varastoja, mikä nopeuttaa läpimenoaikoja verrattuna ei-modulaarisiin, räätälöityihin ratkaisuihin.

Modulaarinen vs. mukautettu integrointitaulukko

Tulopuolen integrointi: Standardoidut moottorin sovitinlaipat vaihteistoille

Moottorisovitin on integroinnin tukikohta. Sen muotoilu sanelee sekä mekaanisen yhteensopivuuden että voimansiirron tarkkuuden.

Sovittimen laipan ja kytkentästandardien määrittäminen (esim. IEC/NEMA)

• **Laippastandardointi:** Standardoidut moottorin sovitinlaipat vaihteistoille on oltava tiukasti kansainvälisten mitoitusstandardien (esim. IEC B5 tai NEMA C-Face) mukainen. Tämä takaa mekaanisen vaihdettavuuden eri globaalien toimittajien moottoreiden välillä.
• **Kytkimen rakenne:** Sisäisen kytkimen on sovitettava moottorin akselin kiilaura tai ura, usein käyttämällä kitkalukkoa tai kiristysnapamekanismia. Kytkimen on siirrettävä koko syöttömomentti luotettavasti vaimentaen samalla pienet tärinät ja varmistaen aksiaalinen suuntaus.

Strategiat optimaalisen moottorin ja vaihteiston samankeskisyyden saavuttamiseksi

Samankeskisyys eli moottorin akselin ja vaihteiston tuloakselin kohdistus on elintärkeää. Virheellinen kohdistus nopeuttaa laakerien kulumista ja aiheuttaa melua. Sovittimen laipan tarkkuustyöstö ja keskityspilottien käyttö (tappien paikantaminen) ovat ei-neuvoteltavia strategioita, joilla minimoidaan säteittäinen ulosajo ja saavutetaan korkea kohdistus, joka vaaditaan sujuvan toiminnan kannalta nopeissa sovelluksissa.

Tiheyden saavuttaminen: Kompakti planetaarinen matovaihteisto robotiikkaan

Automatiikassa, erityisesti robotiikassa ja materiaalinkäsittelyssä, koko ja paino ovat kriittisiä suorituskyvyn rajoituksia. **Planeetaarinen matovaihteisto** -hybridi tarjoaa tässä luonnostaan ​​etuja.

Madon ja planeetan hybridirakenteen tilaa säästävä etu

• **Materiavaihteen edut:** Ensimmäinen (kierukka)porras tarjoaa korkeat alennussuhteet kompaktissa, kohtisuorassa järjestelyssä, mikä lyhentää merkittävästi koko yksikön aksiaalista pituutta verrattuna monivaiheiseen planeettajärjestelmään.
• **Planeetaariset edut:** Toinen (planetaarinen) vaihe varmistaa ulostulolle vaaditun korkean vääntömomenttitiheyden, mikä tekee **planetaarisesta matovaihteistosta** ihanteellisen Kompakti planetaarinen matovaihteisto robotiikkaan missä tilaa on paljon.

Kotelon suunnittelu minimaaliseen tilavuuteen ja vähäiseen tärinään

Tehokas Kompakti planetaarinen matovaihteisto robotiikkaan suunnittelu vaatii Finite Element Analysis (FEA) -analyysin kotelomateriaalin minimoimiseksi säilyttäen samalla korkean jäykkyyden. Kotelon muoto on suunniteltu maksimoimaan lämmön haihtumista ja tarjoamaan jäykkä tuki sisäisille laakereille, minimoiden taipuminen huippukuormituksessa ja varmistamaan tarkkuusautomaatiolle välttämättömät alhaiset tärinäominaisuudet.

Suorituskyvyn synergia: Planetaarinen matokäytön optimointi automaatioon

Integroinnin tulee parantaa järjestelmän yleistä suorituskykyä, ei heikentää sitä.

Välyksen hallinta ja vääntöjäykkyys integroiduissa järjestelmissä

• **Välytys:** Tarkkuusautomaation kannalta pieni välys on kriittinen. Tulokytkimen ja sovittimen laatu vaikuttaa suoraan mitattuun järjestelmän välykseen. Automaatioon suunnitelluissa **Planeetaarisissa kierukkavaihteissa** yksiköissä on tiukka toleranssikoneistus, joka saavuttaa alle 5 kaariminuutin välyksen.
• **Jäykkyys:** Koko integroidun järjestelmän – moottorin akselin, kytkimen ja vaihteiston sisäänmenon – suurta vääntöjäykkyyttä vaaditaan tarkan, hetkellisen vääntömomentin siirron varmistamiseksi, mikä on keskeinen tavoite Planetaarinen matokäytön optimointi automaatioon .

Lämmönhallinta sisään Servomoottorin integrointi kierukkavaihteiden kanssa

Matovaihe tuottaa luonnostaan enemmän lämpöä liukukitkan vuoksi. Tehokas Servomoottorin integrointi kierukkavaihteiden kanssa Tämä on otettava huomioon käyttämällä lämmönsiirtoyhdisteitä sovittimen laipan liitännässä ja optimoimalla kotelon pinta-ala lämpötilan nousun hallitsemiseksi ja säilyttäen sekä vaihteistoöljyn että moottorin tiivisteiden käyttöiän.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Vetovaihteiston innovaatiot

Shanghai SGR Heavy Industry Machinery Co., Ltd. on korkean teknologian yritys, joka on omistautunut vaihteistoratkaisuille, ja se priorisoi kompakteja, modulaarisia ja standardoituja malleja, joissa on alhainen tärinä ja hiljainen. Tutkimus- ja kehitystiimimme koostuu tohtoreista ja johtavista insinööreistä, ja sillä on asiantuntemusta kehittyneiden tuotteiden, mukaan lukien Planetary Gearbox ja Planar Double-Enveloping Worm Gear Optimization Design System, kehittämisestä. Keskittymisemme tarkkuuteen tukevat kehittyneet koneet, mukaan lukien kotimaassa innovatiivinen toroidaalinen mato- ja keittolevymittauslaite sekä tehon ja tehokkuuden testausjärjestelmä. Olemme erikoistuneet **Modulaariseen planeettakierukkavaihdesuunnitteluun**, mikä varmistaa, että vaihteistomme mahdollistavat tehokkaan Servomoottorin integrointi kierukkavaihteiden kanssa ja vastaamaan nykyaikaisten teollisuuslaitteiden ahtaisiin tilanrajoituksiin Planetaarinen matokäytön optimointi automaatioon maailmanlaajuisesti.

Usein kysytyt kysymykset (FAQ)

1. Mikä on ensisijainen etu Modulaarinen planeettakierukkavaihteisto hankintaryhmille?

Ensisijainen etu on varaston yksinkertaistaminen ja nopeammat toimitusajat. Modulaarinen rakenne mahdollistaa yhden **planetaarisen kierukkavaihteen** yksikön nopean konfiguroinnin erilaisilla Standardoidut moottorin sovitinlaipat vaihteistoille , mikä vähentää tarvetta varastoida useita ainutlaatuisia vaihteistomalleja.

2. Miksi ovat Standardoidut moottorin sovitinlaipat vaihteistoille ratkaisevaa automaatiovalmistajille?

Standardoidut laipat (kuten IEC tai NEMA) varmistavat mekaanisen vaihdettavuuden, jolloin valmistajat voivat vaihtaa moottorimerkkien ja teknisten tietojen välillä ilman vaihteiston kiinnitysrakenteen uudelleensuunnittelua, mikä helpottaa joustavaa hankintaa.

3. Miten **planetaarinen matopyörä**-rakenne vaikuttaa a Kompakti planetaarinen matovaihteisto robotiikkaan ?

Kierukkaaste vähentää huomattavasti nopeutta kohtisuorassa (oikeakulmaisessa) suunnassa, mikä vähentää merkittävästi yksikön aksiaalista kokonaispituutta verrattuna monivaiheiseen planeettajärjestelmään, mikä johtaa kompaktimpaan rakenteeseen.

4. Mitä kriittistä parametria sovitinlaippa ohjaa Servomoottorin integrointi kierukkavaihteiden kanssa ?

Sovitinlaippa ohjaa moottorin akselin ja vaihteiston tuloakselin välistä samankeskisyyttä (kohdistusta). Tarkka samankeskisyys on elintärkeää tärinän, laakerien kulumisen minimoimiseksi ja pienen järjestelmän välyksen ylläpitämiseksi.

5. Mikä on tavoite Planetaarinen matokäytön optimointi automaatioon yli välityssuhteen?

Optimoinnin tavoitteena on korkea vääntöjäykkyys ja erittäin pieni välys (esim. < 5 kaariminuuttia) koko integroidussa järjestelmässä, mikä varmistaa tarkan, välittömän vääntövasteen, joka on välttämätön tarkkuusliikkeenohjaussovelluksissa.
