Vaihteiston valmistuksen salaisuudet

Tuotepäällikkönä SGR:ssä, joka on kuuluisa kiinalainen vaihteistoyhtiö, jolla on yli 15 vuoden kokemus vaihteistojärjestelmistä – olen nähnyt kuinka huolellinen suunnittelu muuttaa raakateräksen kriittisiksi tehoratkaisuiksi.

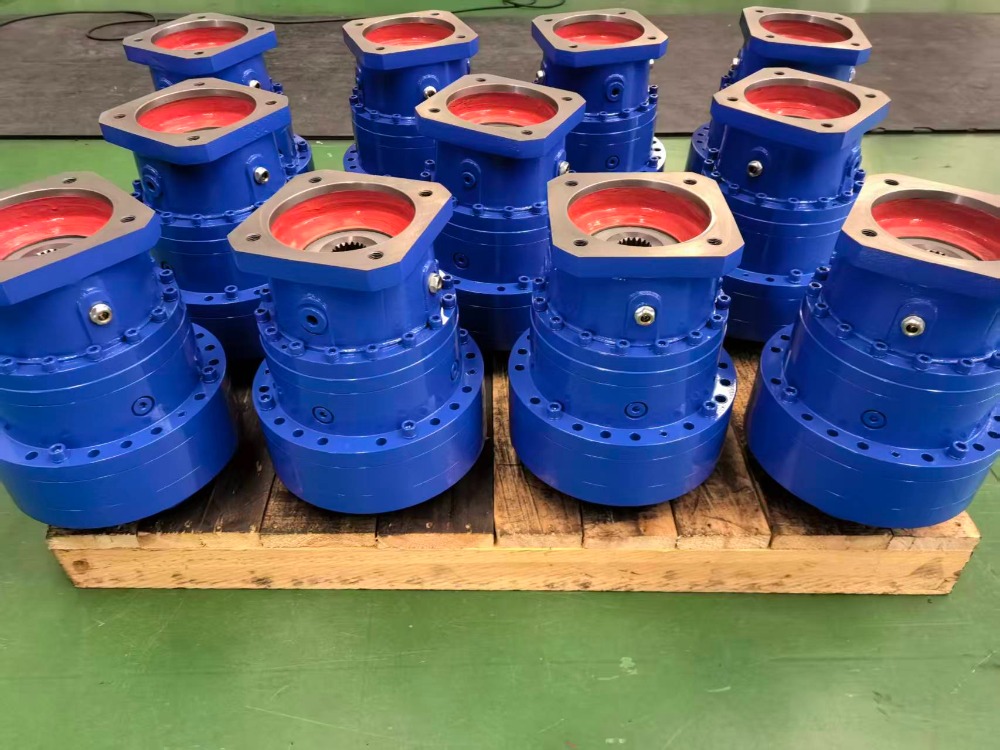

N-sarjan planeettavaihteistoihimme, joihin kuuluu satoja malleja, luotetaan vaativilla aloilla, kuten konepajateollisuudessa, kaivosteollisuudessa, merenkulun apujärjestelmissä, metallurgiassa, kuminkäsittelyssä ja tekstiilien painamisessa.

Mutta se, mikä todella erottaa SGR:n muista, ei ole vain mittakaava – se on jokaiseen valmistuksen vaiheeseen sisältynyt kurinalaisuus. Materiaalin valinnasta lopulliseen validointiin vaihteiston tuotanto on metallurgian, tarkkuuskoneistuksen ja laadunvalvonnan sinfonia. Tässä paljastamme SGR:n luotettavien, tehokkaiden planeettavähennysten taustalla olevat ydinsalaisuudet.

Raaka-ainevalinta: kestävyyden perusta

Matka alkaa kauan ennen koneistamista – oikealla teräksellä. Kriittisten komponenttien, kuten aurinkopyörän, planeettakannattimen ja sisäisen rengashammaspyörän, osalta SGR käyttää yksinomaan korkealaatuisia seostettuja rakenneteräksiä, kuten 20CrMnTi. Tämä materiaali tarjoaa poikkeuksellisen karkenevuuden ja väsymislujuuden, mikä on välttämätöntä raskaassa teollisuusympäristössä yleisten syklisten kuormien ja iskujen kestämiseksi. Jokaiselle erälle suoritetaan spektrianalyysi ja ultraäänitarkastus saapuessaan, mikä varmistaa, että sisäisiä vikoja ei esiinny. Koska suuren vääntömomentin sovelluksissa jopa mikroskooppiset epäpuhtaudet voivat johtaa ennenaikaiseen vikaan. SGR:llä uskomme: suorituskyky alkaa molekyylitasolta.

Karkea työstö lämpökäsittely: muotoilulujuus

Kun raaka-aihiot on vahvistettu, ne läpikäyvät tarkan taontamisen raevirtauksen kohdistamiseksi ja mekaanisen eheyden parantamiseksi. Tätä seuraa karkea sorvaus ja jyrsintä CNC-keskuksissa lähes verkkomuotojen saavuttamiseksi – optimaalisen materiaalirakenteen säilyttäminen samalla kun valmistaudutaan lämpökäsittelyyn.

Todellinen muutos tapahtuu lämpökäsittelyn aikana. Komponentit altistetaan kontrolloidulle ilmakehän hiilelle ja karkaisulle, jota seuraa matalalämpötilakarkaisu. Tämä prosessi tarjoaa karkaistun pinnan (HRC 58–62) kulutuskestävyyttä varten säilyttäen samalla sitkeän, sitkeän ytimen, joka vaimentaa iskuja halkeilematta. Tästä kaksiosaisesta profiilista ei voida neuvotella sellaisissa sovelluksissa, kuten kaivoskuljettimissa tai laivojen vinstureissa, joissa äkilliset kuormituspiikit ovat rutiinia. SGR:n monikammioiset lämpökäsittelylinjat varmistavat hiilipotentiaalin tarkkuuden ±0,05 %:n sisällä minimoiden vääristymän ja maksimoiden johdonmukaisuuden.

Viimeistelytyöstö: missä mikronit määrittelevät erinomaisuuden

Jälkilämpökäsittelyn jälkeen osat siirtyvät korkean tarkkuuden viimeistelyvaiheeseen – vaihteiston hienostuneisuuden sydämeen. Vaihteet hiotaan edistyneillä CNC-profiilihiomakoneilla, jolloin saavutetaan jopa AGMA 12:n hampaiden tarkkuus. Tämä varmistaa tasaisen niveltymisen, minimaalisen lähetysvirheen ja alle 85 dB:n melutason jopa täydellä kuormituksella.

Lisäksi SGR on varustettu neliakselisella monimutkaisella pinta-CNC-hiomakoneella, joka pystyy käsittelemään paitsi tavallisia kierrehampaita, myös monimutkaisia ​​geometrioita, kuten toroidaalisia matoprofiileja. Tämän monipuolisuuden ansiosta voimme säilyttää geometrisen tarkkuuden koko tuotevalikoimassamme kompakteista N200-yksiköistä massiivisiin N885-malleihin, joiden nimellisarvo on jopa 540 000 N·m. Tällainen tarkkuus merkitsee suoraan parempaa tehokkuutta (> 96 %), vähentynyttä tärinää ja pidentynyttä käyttöikää – keskeisiä erottelutekijöitä markkinoilla, joilla seisokit maksavat tuhansia tunnissa.

Kokoaminen ja lopullinen validointi: insinööriluottamusta jokaiseen yksikköön

Asennus tapahtuu ilmastoiduissa työpajoissa, joissa teknikot noudattavat standardoituja työohjeita asentaessaan laakerit, tiivisteet ja akselit. Kriittisiä parametreja, kuten välyslaakerin esijännitystä ja samankeskisyyttä, valvotaan reaaliajassa digitaalisten vääntömomentti- ja siirtymäanturien avulla. Kokoaminen on kuitenkin vain puoli tarinaa. Jokaiselle N-sarjan supistimelle tehdään tiukka suorituskykytestaus ennen toimitusta:

Kuormittamaton sisäänajo: Tarkistaa tasaisen pyörimisen ja perusäänen.

Täyden kuormituksen kestävyystesti: Simuloi todellisia olosuhteita lämpötilan nousun, tehokkuuden ja tärinän vahvistamiseksi.

Mittatarkastus: Koordinaattimittauskoneet (CMM) vahvistavat kriittiset asennus- ja kohdistusmitat.

Tiivisteen eheyden tarkistus: Varmistaa nollavuotoja lämpökierron aikana.

Vain kaikki kriteerit läpäisevät yksiköt saavat sertifioinnin ja pakkauksen. Jokainen vaihteisto on merkitty ainutlaatuisella QR-koodilla, joka mahdollistaa koko elinkaaren jäljitettävyyden terästehtaasta loppukäyttäjälle.

Me SGR:llä emme valmista vain vaihteistoja; me insinööri luotamme. N-sarjan planeettavähentäjämme eivät onnistu yksittäisen läpimurron ansiosta, vaan kurinalaisella toteutuksella arvoketjun jokaisessa lenkkeessä – materiaalitieteestä lopulliseen validointiin.

Aikana, jolloin "riittävän hyvä" ei ole enää hyväksyttävää, SGR jatkaa vakaasti tuonti-korvauslaatua paikallisen tuen, modulaarisen joustavuuden ja todistetun kestävyyden avulla. Käytetäänpä sitten tunnelin porakonetta tai laivan kansinosturia, vaihteistomme toimivat hiljaa, tehokkaasti ja luotettavasti – koska raskaassa teollisuudessa ei ole toista mahdollisuutta. Se on vaihteiston valmistuksen todellinen salaisuus: tarkkuus ei ole valinnaista – se on kaikki. (Kirjoittaja, SGR, Angie Zhang)
