Avainparametrit lieriömäisen madonvaihteen pelkistimen valitsemiseksi

Oikeuden valitseminen Lieriömäinen matovaihteen pelkistin on kriittinen minkä tahansa mekaanisen järjestelmän tehokkuuden ja pitkäikäisyyden kannalta. Kyse ei ole vain sopivan komponentin löytämisestä; Kyse on pelkistimen ominaisuuksien sovittamisesta sovelluksesi erityisiin vaatimuksiin. Tämä opas opastaa sinut harkittavana olevien olennaisten parametrien läpi materiaaliin ja voiteluun ja voitelusta varmistaen, että teet tietoisen päätöksen.

Kuormituksen ja sähkövaatimusten ymmärtäminen

Ensimmäinen vaihe a: n valitsemisessa Lieriömäinen matovaihteen pelkistin on arvioida sovelluksesi teho- ja vääntömomenttivaatimukset tarkasti. Väärättömät komponentit voivat johtaa ennenaikaiseen vikaantumiseen, tehottomuuteen tai jopa järjestelmävaurioon. Yksityiskohtainen käsitys näistä parametreista varmistaa, että pelkistin pystyy käsittelemään työmäärää ilman ylikuormitusta.

Syöttöteho ja lähtömomentti

Syöttövoima on pelkistimelle syötetty energia, tyypillisesti moottorista. Lähtömomentti on pyörimisvoima, jonka pelkistin toimittaa ajettuun koneeseen. Nämä kaksi parametria liittyvät käänteisesti vaihdesuhteen kautta. Tämän suhteen ymmärtäminen on ratkaisevan tärkeää asianmukaiselle mitoitukselle.

• Syöttövoima: Tämä on moottorin toimittama virta. Se mitataan tyypillisesti kilowatteina (KW) tai hevosvoimana (HP).
• Lähtömomentti: Tämä on kiertävä voima, jonka pelkistin välittää kuormaan. Se mitataan Newton-metreissä (NM) tai punta-tuumaisissa (lb-in).
• Vertailu: Suurempi syöttöteho ja suurempi pelkistyssuhde johtavat yleensä suurempaan lähtömomenttiin.

Tulo- ja lähtönopeus

Välimittarin toimivat nopeudet ovat yhtä tärkeitä kuin voima. Syöttönopeus määritetään moottorin kierrosluvulla, kun taas lähtönopeus on suora seuraus vaihdesuhteesta. Tämä suhde on olennainen hakemuksesi halutun toimintanopeuden saavuttamiseksi.

• Syöttönopeus: Mato kytketty moottorin akselin nopeus.
• Lähtönopeus: Vaihteen akselin nopeus, joka on tulonopeus jaettuna vaihdesuhteella.
• Suhde: Suurempi vaihdesuhde johtaa alhaisempaan ulostulonopeuteen. Esimerkiksi tulonopeus 1450 rpm ja 30: 1 vaihdesuhde tuottavat lähtönopeuden noin 48,3 rpm. Tämä on avain nopeuden vähentämislaskelma .

Vaihdesuhteiden ja tehokkuuden tutkiminen

Vaihdesuhde ja yleinen tehokkuus ovat minkä tahansa sydän Lieriömäinen matovaihteen pelkistin . Suurempi suhde tarjoaa suuremman vääntömomentin kertolaskun, mutta usein kompromissi on tehokkuus. Tämän tasapainon ymmärtäminen on välttämätöntä sovelluksille, jotka vaativat sekä suurta että energiansäästöä.

Vaihdesuhde ja sen vaikutukset

Vaihdesuhde on matopyörän hammasten lukumäärän suhde matojen aloitusten lukumäärään. Se vaikuttaa suoraan nopeuden vähentämiseen ja vääntömomenttiin. Sovelluksiin, kuten Pienet matovaihteiset , korkea suhde voi saavuttaa merkittävän nopeuden vähentämisen kompakti muodossa.

• Matala suhde (esim. 5: 1 - 30: 1): Tarjoaa suuremman tehokkuuden, mutta vähemmän vääntömomentin kertolaskua.
• Korkea suhde (esim. 60: 1 - 100: 1): Tarjoaa korkean vääntömomentin ja merkittävän nopeuden vähentämisen. Tämä on yleinen vaatimus a Mato vaihdelaatikko kuljetinhihnalle .

Tehokkuus ja lämmöntuotanto

Tehokkuus on lähtötehon suhde syöttötehoon. Mato hammaspyörät tunnetaan alhaisemmasta tehokkuudesta verrattuna muihin vaihdetyyppeihin, etenkin korkeissa suhteissa. Tämä menetetty energia muuttuu lämpöksi, mikä voi vaikuttaa pelkistimen suorituskykyyn ja elinaikaan. Tämän ymmärtäminen on avain a Matovaihteiden pelkistimen voiteluopas , koska oikea voitelu auttaa hallitsemaan tätä lämpöä.

• Tehokkuus: Vaihtelee merkittävästi madon ja lyijykulman mukaan. Suuremmat suhteet johtavat pienempaan tehokkuuteen.
• Lämpö: Suora seuraus tehottomuudesta. Liiallinen lämpö voi heikentää voiteluainetta, vauriotiivisteitä ja lyhentää komponenttien käyttöikää.

Materiaalit, asennus ja huolto

A: n fyysiset ominaisuudet ja ylläpitovaatimukset Lieriömäinen matovaihteen pelkistin ovat yhtä tärkeitä kuin toimintaparametrit. Käytetyt materiaalit, asennusmenetelmä ja voiteluaikataulu vaikuttavat kaikki pelkistimen kokonaistulokseen ja luotettavuuteen.

Materiaalit ja rakennus

Materiaalien valinta vaikuttaa suoraan pelkistimen kestävyyteen ja kuormituskykyyn. Mato on tyypillisesti valmistettu kovettuneesta teräksestä, ja matopyörä on valmistettu pronssista, mikä luo pienen kitkan, korkean pukeutumisen pariliitoksen.

• Mato: Usein koteloidusta teräksestä, jauhetaan korkeaan viimeistelyyn kitkan vähentämiseksi.
• Matopyörä: Tyypillisesti valettu pronssi, joka on pehmeämpi kuin mato kalliimman komponentin kulumisen minimoimiseksi.
• Asunto: Yleensä valurauta tai alumiini, joka on valittu sen jäykkyyden ja lämmön hajoamisominaisuuksien suhteen. Alumiini on kevyempi, kun taas valurauta on vankka.

Voitelu

Oikea kiinnitys ja johdonmukainen voiteluaikataulu ovat välttämättömiä pitkäikäisyydelle. Asennus voi olla yleinen laippa-kiinnitys, jalkaan asennettava tai akseliin asennettu muotoilu. Voitelumenetelmä, olipa se rasvaa täytetty tai öljy täytetty, on kriittinen kitkan vähentämiseksi ja lämmön hallitsemiseksi.

Kiinnityssuunta

• Jalkaan asennettu: Yleisin tyyppi, pelkistimen kanssa kiinnitetty tasaiselle pinnalle.
• Laipan asennettu: Ihanteellinen sovelluksiin, joissa pelkistin on kiinnitettävä suoraan koneen tai moottorin kasvoihin.
• Akseliin asennettu: Vähentelmä on asennettu suoraan ajettuun akseliin.

Voitelu ja huolto

• Voiteluainetyyppi: Riippuu käyttöopeudesta, lämpötilasta ja kuormasta. Synteettisiä öljyjä käytetään usein korkean lämpötilan tai nopeaan sovellukseen.
• Huolto -aikataulu: Öljytasojen ja aikataulun mukaisten öljynmuutosten säännölliset tarkastukset ovat välttämättömiä ennenaikaisen kulumisen estämiseksi. Tämä on keskeinen osa mitä tahansa Matovarusteiden pelkistimen huoltosuunnitelma .

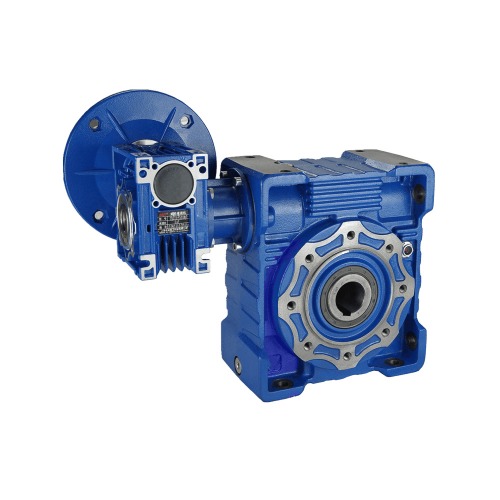

Kaksoisvaiheinen lieriömäinen matovaihteistot
