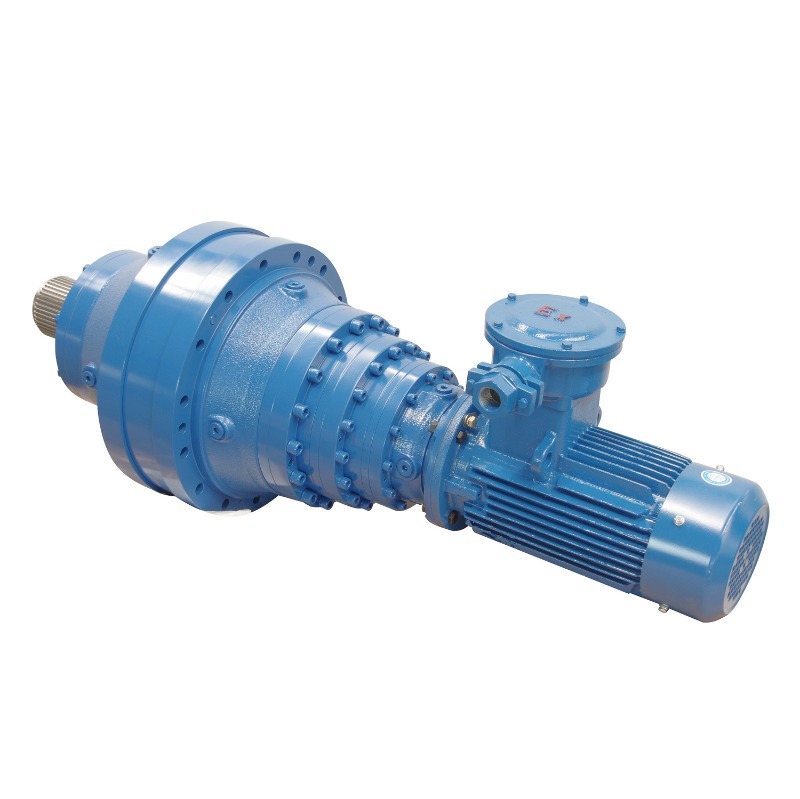

Koaksiaalipohjaan asennettava planeettavaihteisto: löytää käyttöön tarkoitettu ratkaisu

Raskaat teollisuuskoneet vaativat voimansiirtojärjestelmän, joka pystyy tuottamaan suuren vääntömomentin luotettavasti ja pysyen samalla kompaktina tehokkaana ja helposti integroitavana koneen yleiseen suunnitteluun. Koaksiaalipohjainen planeettavaihteisto tarjoaa tehokkaan ratkaisun moniin vaativiin sovelluksiin.

Tämän tyyppinen planeettavaihteisto yhdistää kaksi tärkeää rakenteellista ominaisuutta: tulo ja lähtö on kokoonpanon koaksiaalisesti, kun taas vaihteisto on tukevasti tuettu alustaan asennetun kokoonpanon kautta. Yhdessä planeettavaihteiston kuormanjako-ominaisuuksien kanssa tämä malli tarjoaa kompaktin voimansiirtoratkaisun teollisuuskoneille, jotka vaativat suurta vääntömomenttia ja pysyväta voimansiirtoa.

SGR:n N-sarja sisältää korkean vääntömomentin koaksiaalinen planeettavaihteisto kokoonpanot vaativiin teotarkoitukseen sovellukseksiin. Tuoteperhe käyttää modulaarista rakennetta ja tukee erilaisia ​​​​tulo-, lähtö-, asennus- ja monivaiheisia konfiguraatioita. SGR katso referenssituotesarjan vääntömomenttialueen T2 ≤ 750 000 N·m asti ja välityssuhteen i ≥ 3.

Joten mikä tarkalleen on koaksiaalipohjaan mitä planeettavaihteisto, etuja se tarjoaa, ja miten insinöörien tulisi valita miten tulee käyttöön?

Tämä artikkeli selittää perusasiat.

01. Mikä on koaksiaalipohjaan tulee planeettavaihteisto?

Koaksiaalinen planeettavaihteisto on planeettavaihteisto, jossa tulo ja lähtö on samaa keskiakselia pitkin.

Sisäisesti huippuinen planeettavaihteisto aurinkopyörästä, useista planeettavaihteista, planeettakannattimesta ja rengasvaihteesta. Planeettapyörät pyörivät aurinkopyörän ympäri, samalla kun ne kytkeytyvät rengashammaspyörään.

Yksi tämän järjestelyn suurimmista eduista on kuormanjako.

Sen, että siirtäisivät koko kuorman yhden hammaspyöräparin kautta, vääntömomentin siirtoon voi osallistua useisiin planeettavaihteisiin. Tämä auttaa planeettajärjestelmän vahvistamisessa korkean vääntömomenttiheyden mukainen kompaktissa rakenteessa.

Termi pohjaan kuuluu vaihteiston asennukseen.

Sen tulee, että turvautuisi yksinomaan ulos laippaan tai akseliin turvallisen järjestelyyn, vaihteiston tukee asennusalusta, joka kiinnittää koneen rakenteeseen tai alustaan.

Koaksiaalivaihteiston yhdistäminen pohjaan asennetun rakenteen kanssa tekee tämän tyyppisestä vaihteistosta useallisen teollisuuskoneissa, joissa vaaditaan suurta vääntömomenttia, pysyväta asennusta, kompakteja mittoja ja joustavaa laitteiden integrointia.

SGR:n planeettavaihteistovalikoima sisältää koaksiaaliset konfiguraatiot, joissa on jalka/jalka, laippa ja akseliin liittyvät asennusratkaisut, joiden avulla voidaan valita erilaisia ​​​​järjestelyjä koneen rakenteen mukaan.

02. Kuinka koaksiaalinen planeettavaihteisto toimii?

Toimintaperiaate on samanlainen kuin muissa planeettavaihteistoissa.

Teho tulee planeettavaihteistoon tulopuolen kautta ja välittyy aurinkopyörän, planeettahammaspyörän, rengashammaspyörän ja kannatinvaihteiston konfiguraation mukaan.

arvoominaisuus on, että useat planeettavaihteet voidaan jakaa siirretyn kuorman.

Tämä tehonjakoperiaate on arvokas jatkuvasti käytössä olevissa koneissa, koska vaadittua vääntömomenttia ei saa siirtää vain yhden hammaspyöräverkon kautta.

Tämän vuoksi planeettavaihteistot edellyttää suuren vääntökapasiteetin fyysisiin mittoihinsa huomioon.

Koaksiaalisessa järjestelyssä tulo ja lähtö pysyvät samalla akselilla, mikä tuottaa virtaviivaisen voimansiirtoun, joka voi huomiotaa integrointia moniin koneasetteluihin.

Kun tarvitset suurempaa alennussuhdetta, lisää planeettaportaita voi kytkeä sarjaan. SGR:n referoitu koaksiaalinen planeettavaihteisto erittäin modulaariseen arkkitehtuuriin ja tukee monivaiheisia yhdistelmiä täydellisen alennuslaitteidenin.

03. Koaksiaalisen pohjaan asetun planeettavaihteiston neljä tärkeintä etua

Miksi koaksiaalialustalle asennetut planeettavaihteistot soveltuvat raskaisiin koneisiin?

siinä on neljä suurta etua.

1. Suuri vääntömomenttikapasiteetti ja luotettava voimansiirto

Ensimmäinen etu on kyky siirtää suurta vääntömomenttia.

Useat planeettavaihteet osallistuvat voimansiirtoon ja kuormanjakoon. Tämä auttaa jakamaan kuorman planeettavaihteistojärjestelmän kautta sen, että se keskittyisi yhteen vaihdepariin.

Raskaissa teollisuuskoneissa tämä on tärkeä tärkeä, kun vaihteiston on kestettävä: suuri käyttömomentti, käynnistyskuormitukset, vaihtelevat kuormat, toistuvat kuormanvaihdot, iskukuormitukset ja pitkiä käyttöjaksoja.

GR:n N-sarjan koaksiaalivaihteistovalikoima sisältää suuren vimomentin kokoonpanot, ja viitatulla kiinalaisella tuotesivulla on jopa T ulostulomomentti2 ≤50 0000 N·m. Vaihteiston todellinen koko ja sallittu vääntömomentti on todella valittava käyttöympäristöden ja käyttökohteen mukaan.

Tämä tekee koaksiaalisesta planeettaarkkitehtuurista merkityksellisen suurille teollisuuskoneille, joissa suuri vääntömomentti on siirrettävä rajoitetussa asennustilassa.

2. Kompakti rakenne ja tasainen vaihteisto

Toinen tärkeä etu on kompakti arkkitehtuuri.

Koska planeettavaihteistojärjestelmät jakavat vääntömomentin useiden planeettavaihteiden kautta, jotka on useita keskusaurinkovaihteen ympärille, ei saa saavuttaa suuren vääntömomenttiheyden ilman, että vaaditaan liian suurta vaihdelaatikkoa.

Laitesunnittelijoille tämä voi olla arvokasta, kun siirtokapasiteetti että asennustila ovat saat.

Koaksiaalijärjestely huomiotaa edelleen lähetysasettelua, koska tulo ja lähtö eteenpäin samalla akselilla.

SGR:n tuotedokumentaatiossa mainitaan myös korkea voimansiirron tehokkuus, tasainen toiminta ja alhainen melu sen koaksiaalisen planeettavaihteistosarjan ominaisuudet.

Nämä ominaisuudet koskevat käyttöä usean planeetan rakenteesta. Vaihteiston materiaalit, lämpökäsittely, vaihteiden tarkkuus, laakerien valinta, voitelu, kokoonpano ja valmistuslaatu vaikuttavat teollisen vaihteiston kaikki todelliseen toimintakykyyn.

3. Modulaarinen rakenne ja joustavat konfiguraatiot

Yksi nykyaikaisten teollisten planeettavaihteistojen suurin ominaisuuksista on modulaarisuus.

Erittäin modulaarinen vaihteistoalusta antaa valmistajille luoda erilaisia ​​​​vaihteistoratkaisuja standardoituja komponentteja ja erilaisia ​​​​yhdistelmiä.

SGR-koaksiaaliplaneettavaihteistosarjassa voidaan yhdistää useisiin planeettaviin vaatimuksiin, ja viitetuoteperheen peittoet ovat i ≥ 3.

Saatavilla on myös erilaisia syöttövaihtoehtoja, mukaan lukien: N standardi akselitulo, MN laippatulo ja mukautetut tulokonfiguraatiot.

Lähtöpuoli voidaan konfiguroida: sylinterimäinen akseli, uritettu akseli, ontto akseli lukituslaitteella, laippaliitäntä ja mukautetut kokoonpanot.

SGR tarjoaa myös erilaisia ​​asennusjärjestelyjä, mukaan lukien pohja-, laippa- ja vääntömomenttivarsiin liittyvät kokoonpanot.

Tämä joustavuus on tärkeä OEM-laitteiden valmistajille.

Sen, että insinöörit ratkaisuvat koko koneen kiinteän vaihteistokokoonpanon ympärille, hän voi valita vaihteistojärjestelyn, joka sopii paremmin moottoriin, laitteen laitteistoon, asennustilaan ja olemassa olevaan mekaaniseen käyttöliittymään.

4. Vakaa asennus ja vahva sopeutumiskyky

Suurissa teollisuusvaihteistoissa asennusta ei saa koskaan pitää toissijaisena näkökohtana.

Vaihteiston tulee olla integroitu koneen rakenteeseen, jotta kuormat voidaan siirtää luotettavasti ilman tarpeettomia kohdistusvirheitä tai rasituksia.

Pohjaan lisää planeettavaihteisto tarjoaa käytännöllisen asennusratkaisun moniin kiinteisiin teollisuuskäyttöjärjestelmiin, koska vaihteiston kotelon tuki tukee tukevasti runkoon tai alustaan.

Sovelluksesta muutoksen kokoonpanot, kuten laippakiinnitys tai vääntömomenttivarsiasennus, voidaan olla sopivampia.

Oikea ratkaisu tekijöistä, kuten: laitteiston sijoittelusta, lähtöliitännöistä, säteittäis- ja aksiaalikuormista, reaktiomomentista, perustusten suunnittelusta, akselien kohdistuksesta ja huollon saavuttavuudesta.

Tästä nopea asennuskokoonpano tulee suunnittelea vaihteiston valinnan yhteydessä eikä sen jälkeen, vaihteistomalli on jo kun oikea.

04. koaksiaalialusta missäja planeettavaihteistoja käytetään?

Suuren vääntökapasiteetin, kompaktin rakenteen, modulaarisuuden ja joustavien kokoonpanojen muodossa koaksiaalinen planeettavaihteistoes käyttää käyttöäissa raskaissa teollisuuskone.

Kaivoslaitteet

Kaivoskoneet toimivat käyttään käyttää kuormituksen, pölyn ja vaativien käyttöjaksojen alaisena.

Planeettavaihteistoja voi käyttää kaivosten voimansiirtojärjestelmissä, joissa vaaditaan suurta vääntömomenttia ja luotettavaa jatkuvaa toimintaa.

Kaivossovelluksissa vaihteiston valinnassa tulee ottaa huomioon paitsi nimellisvääntömomentti myös huippukuormat, iskukuormitukset, käyttöaika, ympäristöolosuhteet ja huoltovaatimukset.

Metallurgiset laitteet

Metallurgiset koneet vaativat matalan määrän ja suuren vääntömomentin voimansiirron vaativissa teollisuusolosuhteissa.

Koaksiaalinen pohjaan asennettava planeettavaihteisto voi kompaktin käyttöratkaisun riittävän raskaisiin metallurgisiin koneisiin, erityisesti kun pysyvän asennus ja jatkuva voimansiirto ovat.

Kuljettimet ja materiaalinkäsittelyjärjestelmät

Suuret teollisuuskuljettimet vaatia vaatia käynnistys- ja käyttömomentin, erityisesti kuljetettaessa raskaita irtotavaraa.

Planeettavaihteisto alentaa moottorin voi yhtä aikaa kun lisää vääntömomenttia, mikä tarjoaa monien kuljetinkäyttöjärjestelmien vaatimustenmat mekaaniset ominaisuudet.

Pohjaan tulee konfiguraatio voi myös arvotaa integrointia kiinteisiin kuljettimen käyttöasemiin.

Nosto- ja vinssilaitteet

Nosto- ja vinssijärjestelmät vaativat luotettavan vääntömomentin siirron ja sopivat alennussuhteet.

Planeettavaihteistoja harkitaan suuren vääntömomentin käyttöjärjestelmissä, joissa kompaktit mitat ovat sinulle.

Nostosovelluksissa vaihteiston valinnalla on kuitenkin perustuttava kokonaisiin järjestelmävaatimuksiin, mukaan lukien kuormitusolosuhteet, jarrutus, turvallisuusvaatimukset, käyttösuhde ja sovellettavat standardit.

Rakennuskoneet

Raskaat rakennuskoneet vaativat kestäviä voimansiirtokomponentteja, jotka kestävät vaihtelevia kuormia ja vaativia työympäristöjä.

Konekäännös englannin kielellä.

Merenkulun apukoneet

Tila voi olla tärkeä suunnittelurajoite laivakoneissa.

Koaksiaalisen planeettavaihteiston suuri vääntömomenttitiheys ja konfiguroitava rakenne tehdä sopivan valikoituihin laivojen apukäyttösovelluksiin, joissa vaaditaan kompaktisuutta ja suurta vääntömomentin siirtoa.

SGR: johtuumaa N-sarjan tuotetta on käytetty käytettynä teollisuuden aloilla, mukaan lukien rakennuskoneet, laivojen apukoneet, kaivos sekä tekstiili- ja paino-/värjäyskoneet.

05. Koaksiaalinen vs. suorakulmainen planeettavaihteisto: kumpi sinun tulee valita?

Yksi tärkeä kysymys planeettavaihteistoa valittaessa on, tarvitseeko kone koaksiaalisen vai suorakulmaisen vaihteiston.

A koaksiaalinen planeettavaihteisto sijoittaa tulon ja lähdön samalla akselilla.

Siksi se on sopiva, kun moottori ja laitteiston ongelma suoraksi voimajohdoksi.

Suorakulmainen planeettavaihteisto muuttaa voimansiirron suuntaa, mikä voi olla hyödyllistä silloin, kun koneen sijoittelu ei salli moottorin ja lähtölaitteiden asennusmista samalle akselille.

Kumpikaan malli ei ole parempi.

Oikea valinta ensisijaisesti: käytettävissä olevasta asennustilasta, moottorin käyttöasennosta, vaadittavasta vääntömomentista, valittavasta suhteesta, tulo- ja lähtöliitännästä ja huoltotilasta.

SGR:n planeettavaihteistovalikoima sisältää sekä koaksiaaliset että suorakulmaiset konfiguraatiot suoraan akselisijoittelun varusteisiin.

06. Miksi valita SGR-koaksiaaliset planeettavaihteistot?

SGR kehittää teollisuutta planeettavaihteisto ratkaisuja vaativiin siirtosovelluksiin.

Sen N-sarja käyttää modulaarista ja sarjamuotoista suunnittelufilosofiaa, mikä mahdollistaa eri vaiheiden, tulokonfiguraatioiden, lähtöjärjestelyjen ja asennusmenetelmien yhdistämisen sovellusvaatimusten mukaan. SGR:n nykyiset tuotetiedot ovat koaksiaaliset ja suorakulmaiset planeettakonfiguraatiot ja monet asennusratkaisut.

SGR käyttää vaihteiden valmistukseen 20CrMnTi-seosterästä, jonka hammaspyörät on hiiltynyt ja sammutettu ennen tarkkuushiontaa. Tämän valmistustavan on tarkoitus vaativiin teollisiin voimansiirtosovelluksiin vaadittava kovuus, kulutuskestävyys ja vaihteistotarkkuus.

SGR tukee myös räätälöityjä planeettavaihteisto ratkaisuja OEM-laitevalmistajille, erityisesti, kun vakioluettelokokoonpanot eivät täysin näytä vääntömomentin, ehdot, tulo-/lähtöliitäntöjen, asennusmittojen tai käyttötarkoituksen varusteita.

N-sarja on tarkoitettu teollisiin sovelluksiin, mukaan lukien kaivosteollisuus, rakennuskoneet, laivan apukoneet, nostolaitteet, materiaalinkäsittely ja muutt laitteet.

Asiakkaille, jotka arvioivat vaihtoehtoja maahantuoduille teollisille planeettavaihteistoille, SGR vaihtoehto tämän sarjan myös paikalliseksi vaihtoehtoksi ammattiin sovellukseksiin. Alkuperäisessä tuotedokumentaatiossa todetaan, että sarja on kehitetty koulutusten maahantuotujen supisteiden korvaamista ajatellen. Kaikki vaihtoprojektit tulee kuitenkin määrittämään todentaa vääntömomentin, suhdeen, mit, akseliliitäntöjen, kuormien, käyttösuhteen ja todellisten käyttöolosuhteiden mukaisesti sen mukaan, että oletetaan, että vaihdettavuus on pelkkä mallin koko. (Kirjoittaja, SGR, Angie Zhang)
