Kierukkavaihteiden markkinoiden trendit vuonna 2026

Teollisuuden koneet jatkavat siirtymistä kohti korkeampaa hyötysuhdetta, suurempaa kantavuutta ja kompaktimpia voimansiirtojärjestelmiä, joten kierukkavaihteet ovat edelleen tärkeä voimansiirtoratkaisu raskaaseen käyttöön ja suurisuhteisiin sovelluksiin.

A matovaihteiston vähennin muuntaa nopean moottorin tulon hitaamman nopeuden ja suuremman vääntömomentin ulostuloksi kierukka-akselin ja kierukkapyörän välisen vuorovaikutuksen ansiosta. Verrattuna moniin perinteisiin vaihteistoratkaisuihin, matovaihteistot Niitä arvostetaan niiden kompaktin rakenteen, korkeiden alennussuhteiden, sujuvan toiminnan ja sopivissa suunnitteluolosuhteissa itselukkiutuvien ominaisuuksien vuoksi.

Samaan aikaan perinteinen lieriömäinen kierukkavaihdeteknologia kohtaa yhä suurempia haasteita sovelluksissa, jotka vaativat suurempaa vääntömomenttia, pidempää käyttöikää ja parempaa voimansiirron tehokkuutta.

Tämä on yksi syy kaksoisvaippaiset matovaihteistot herättävät yhä enemmän huomiota teollisessa voimansiirrossa.

Shanghai SGR Heavy Industry Machinery Co., Ltd., jolla on yli vuosikymmenen kokemus kierukkavaihteistoteknologiasta, on kehittänyt C-sarjan kaksoisvaippaisen kierukkavaihteistonsa tarjoamaan korkean vääntömomentin voimansiirtoratkaisuja vaativiin teollisuussovelluksiin.

1. Teollisten kierukkavaihdelaitteiden muuttuvat markkinat

Kierukkavaihteita käytetään laajalti teollisuuden aloilla, joilla vaaditaan nopeuden vähentämistä, vääntömomentin moninkertaistamista, kompaktia asennusta ja luotettavaa voimansiirtoa.

Tyypillisiä käyttökohteita ovat: materiaalinkäsittelylaitteet, kuljettimet, nosto- ja nostokoneet, kaivoslaitteet, metallurgiset koneet, teolliset sekoittimet, laivalaitteet, pakkauskoneet, tuotantolinjat ja raskaat teollisuuskoneet.

Teollisuuden laitteiden kasvaessa ja automatisoituessa vaihteistovalmistajat kohtaavat yhä vaativampia vaatimuksia.

Asiakkaat eivät enää etsi vain perusmattojen nopeudenrajoitinta. Ne vaativat yhä enemmän: suurempaa vääntömomenttia, suurempaa kantavuutta, pidempää käyttöikää, vakaata toimintaa jatkuvassa käytössä, alhaisempaa tärinää ja melua, joustavia asennuskokoonpanoja, parempaa siirtotehokkuutta ja räätälöityjä tulo- ja lähtöjärjestelyjä.

Nämä vaatimukset ohjaavat tehokkaampien kierukkavaihteistotekniikoiden kehitystä.

Niistä kaksoisvaippaisesta kierukkavaihteistosta on tullut tärkeä ratkaisu sovelluksiin, joissa perinteiset lieriömäiset kierukkavaihteet eivät välttämättä tarjoa riittävää kantavuutta.

2. Mikä on kaksikuorinen matovaihteisto?

A kaksoisvaippainen matovaihteisto on erikoistyyppinen kierukkavaihteisto, joka on suunniteltu lisäämään kierukan ja kierukkapyörän välistä kosketusaluetta.

Perinteisessä lieriömäisessä kierukkavaihdesarjassa kierukka on yleensä lieriömäinen geometria, kun taas kierukkapyörä on suunniteltu kiertymään osittain kierukan ympärille.

Kaksinkertaisessa kierukkavaihdejärjestelmässä sekä kierukka- että kierukkapyörässä on ympäröivä geometria. Matolla on tiimalasimainen profiili, jonka avulla matopyörä voi ympäröidä matoa tehokkaammin.

Tämä geometria luo suuremman tehokkaan kosketusalueen ja sallii useiden hampaiden osallistua kuormituksen siirtoon samanaikaisesti.

Tämän seurauksena voimansiirtojärjestelmä voi saavuttaa paremman kuorman jakautumisen ja suuremman vääntömomentin siirtokyvyn.

SGR:n tekniset tiedot kuvaavat sen C-sarjan kaksoisvaippaista kierukkavaihteistoa monihampaisena verkkojärjestelmänä, jonka kierukka on valmistettu karkaistusta 20CrMnTi-materiaalista ja kierukkapyörä korkean suorituskyvyn metalliseospronssista.

Tämä muotoilu on erityisen arvokas teollisuuskoneissa, jotka toimivat suurilla kuormituksilla ja vaativissa työolosuhteissa.

3. Miksi kaksinkertainen kierukkavaihdetekniikka on tärkeää?

Kaksoisvaippaisen kierukkavaihteiston tärkein etu ei ole pelkästään sen rakenne, vaan tapa, jolla rakenne muuttaa voimansiirron kuormituksen jakautumista.

Suurempi kontaktialue

Ympäröivä hammasprofiili lisää madon ja kierukkapyörän välistä kosketusaluetta.

Sen sijaan, että keskittäisivät kuorman suhteellisen rajoitetulle kosketusalueelle, useat hampaat voivat osallistua vääntömomentin siirtoon.

Tämä auttaa jakamaan kuorman tehokkaammin ja voi vähentää paikallista hampaiden rasitusta.

Korkeampi vääntömomenttikapasiteetti

Raskaiden koneiden vääntömomentti on yksi tärkeimmistä vaihteiston valintaparametreista.

SGR:n C-sarjan tuotevalikoimaan kuuluu kaksoisvaippaisia ​​kierukkavaihteistoja, joiden vääntömomentti on jopa 160 000 N·m kokoonpanosta riippuen.

Tämä tekee tekniikasta sopivan sovelluksiin, joissa vaaditaan suurta vääntömomenttia ja suhteellisen pientä lähtönopeutta.

Parempi kulutuskestävyys

Materiaalin valinta ja lämpökäsittely ovat myös kriittisiä kierukkavaihteiston käyttöiän kannalta.

SGR käyttää 20CrMnTi-matokomponentteihinsa ja korkean suorituskyvyn metalliseospronssia matopyörään. Matolle suoritetaan hiiletys-, kovettumis- ja tarkkuushiontaprosesseja pinnan kovuuden ja kulutuskestävyyden parantamiseksi.

SGR:n tuotetietojen mukaan matohampaan kovuus voi olla HRC 58–62.

Karkaistun teräksen ja seospronssin yhdistelmän tarkoituksena on tarjota sopiva tasapaino lujuuden, kulutuskestävyyden ja luotettavan liukukosketuksen välillä.

Tasainen ja vakaa toiminta

Kierukkavaihteisto soveltuu luonnollisesti sovelluksiin, jotka vaativat tasaista nopeuden vähentämistä.

Kaksoisvaippaisten kierukkavaihteiden monihampaiset ominaisuudet voivat edelleen parantaa kuorman jakautumista ja edistää vakaata siirtoa.

Tämä tekee tekniikasta sopivan teollisuuskoneisiin, joissa tärinää, melua ja mekaanisia iskuja on hallittava.

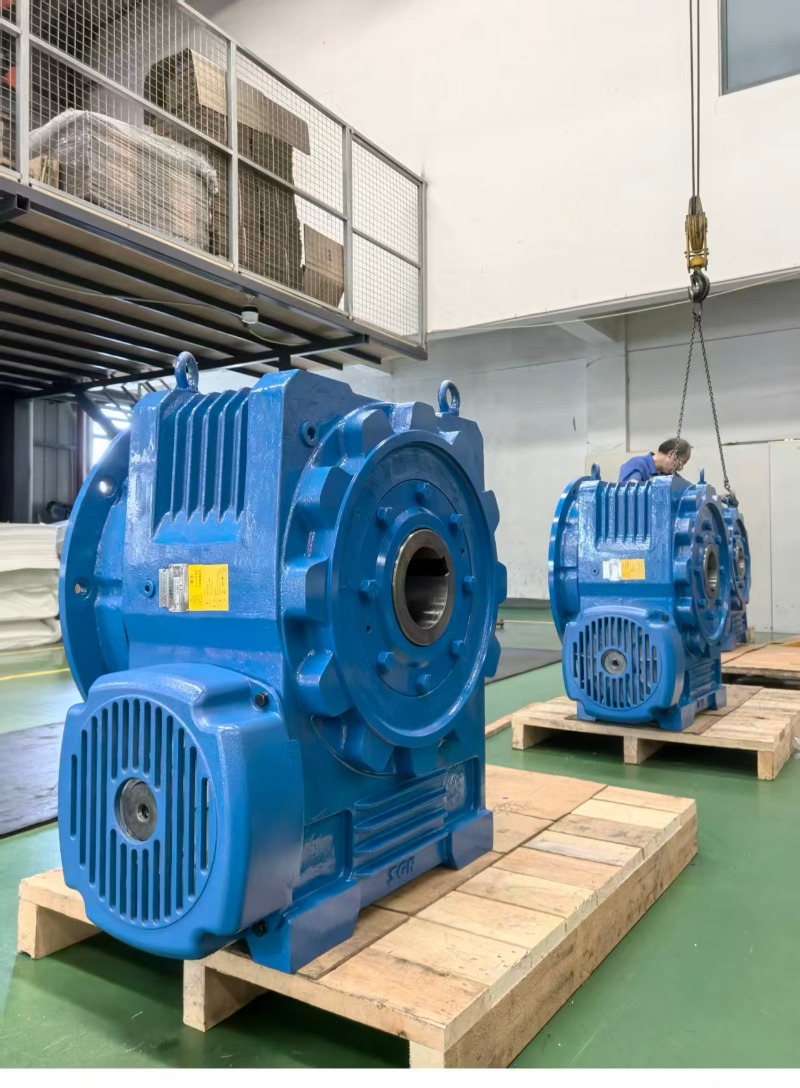

4. SGR C -sarjan kaksikuorinen matovaihteisto

SGR on kehittänyt C-sarjan kaksoisvaippaisen kierukkavaihteistonsa suuren vääntömomentin teollisuusvaihteistoratkaisuksi.

SGR:n nykyisten tuotetietojen mukaan C-sarja kattaa keskietäisyydet 100-710 mm modulaarisilla ja sarjoitetuilla suunnittelukonsepteilla. Tietyt kokoonpanot voidaan räätälöidä asiakkaan vaatimusten mukaan.

Tärkeimmät tekniset tiedot ja ominaisuudet sisältävät:

Vaihteiston todellinen kokoonpano tulee valita moottorin tehon, syöttönopeuden, vaaditun lähtömomentin, alennussuhteen, käyttösuhteen, asennusjärjestelyn ja käyttöympäristön mukaan. SGR tarjoaa myös räätälöityjä tulo- ja lähtökonfiguraatioita erilaisille konemalleille.

5. Keskeinen teknologia SGR-kierukkavaihderajoittimien takana

Tehokkaan kaksoisvaippaisen kierukkavaihteiston kehittäminen vaatii huomattavasti enemmän kuin pelkän kierukan ja kierukkapyörän työstämisen.

Monimutkainen hampaiden geometria vaatii erityisiä suunnittelu-, valmistus- ja tarkastusvalmiuksia.

SGR on perustanut tutkimus- ja kehitystiimin, joka koostuu tohtoreista ja johtavista insinööreistä, ja on kehittänyt oman tasomaisen kaksikuorisen kierukkavaihteiston optimointijärjestelmän. Yhtiö operoi myös CNC-työstölaitteita, 3D-mittauskoneita, vaihteiston tehon ja hyötysuhteen testausjärjestelmiä sekä toroidimato- ja liedenmittauslaitetta.

Näiden ominaisuuksien ansiosta SGR voi ohjata useita vaihteiston kehitysvaiheita, mukaan lukien:

1. Vaihteiston suunnittelu
2. Hampaiden profiilin optimointi
3. Materiaalin valinta
4. Lämpökäsittely
5. Tarkkuustyöstö
6. Kokoonpano
7. Mittatarkastus
8. Tehon ja tehokkuuden testaus
9. Lopullinen laadunvalvonta

Tämä integroitu lähestymistapa on erityisen tärkeä kaksoisvaippaisille kierukkavaihteille, koska hammasprofiilin tarkkuus vaikuttaa suoraan verkkojen suorituskykyyn, kuorman jakautumiseen ja käyttöikään.

6. Kaksinkertaisten kierukkavaihdelaatikoiden teolliset sovellukset

Suuren vääntömomentin kierukkavaihteisto soveltuu erityisesti koneisiin, jotka vaativat huomattavaa vääntömomenttia suhteellisen alhaisilla pyörimisnopeuksilla.

Kaivoskoneet

Kaivoslaitteet toimivat usein raskaan kuormituksen, pölyn, tärinän ja jatkuvan käytön olosuhteissa.

Suuren vääntömomentin teollista kierukkavaihteistoa voidaan käyttää sopivissa kuljetus-, nosto- ja materiaalinkäsittelyjärjestelmissä, joissa vaaditaan luotettavaa vääntömomentin siirtoa.

Metallurgiset laitteet

Teräs- ja metallurgiset koneet vaativat usein vankkoja voimansiirtojärjestelmiä, jotka pystyvät toimimaan suurilla kuormituksilla.

Kaksinkertainen kierukkavaihdetekniikka voi tarjota kompaktin voimansiirtoratkaisun valikoituihin raskaaseen käyttöön.

Kuljettimet

Kuljetinjärjestelmät vaativat vakaan ja jatkuvan voimansiirron.

Kuormitus- ja nopeusvaatimuksista riippuen kierukkavaihteisto voi tarjota tarvittavan alennussuhteen ja vääntömomentin säilyttäen samalla suhteellisen pienen asennuksen.

Nostolaitteet

Nostokoneet asettavat korkeat vaatimukset vaihteiston luotettavuudelle ja kuorman hallitukselle.

Kierukkavaihteita voidaan käyttää sopivissa nostomekanismeissa, joissa vaaditaan suuria alennussuhteita ja pito-ominaisuuksia. Vaihteiston itselukittuva käyttäytyminen tulee kuitenkin aina tarkistaa todellista kuormitusta, suhdetta, voitelu-, tehokkuus- ja turvallisuusvaatimuksia vastaan ​​sen sijaan, että se oletetaan pelkästään vaihteistotyypin perusteella.

Laiva- ja teollisuuslaitteet

Teolliset laivalaitteet, vinssit ja muut erikoiskoneet voivat vaatia räätälöityjä vaihteistokokoonpanoja.

SGR tarjoaa räätälöidyt akseli-, kiinnitys- ja tulo-/lähtöjärjestelyt vaihteiston mukauttamiseksi tiettyihin laiteasetelmiin.

7. Kaksinkertainen kierukkavaihdelaatikko vs. perinteinen matovaihteisto

Laitteistosuunnittelijoiden valinnan perinteisen kierukkavaihteiston ja kaksoisvaippaisen kierukkavaihteiston välillä tulee perustua todellisiin käyttövaatimuksiin.

Perinteinen kierukkavaihteisto saattaa riittää sovelluksiin, joissa vääntömomentti on kohtalainen ja käyttöolosuhteet ovat normaalit.

Kaksivaippaisesta matovaihteistosta tulee kuitenkin houkuttelevampi, kun sovellus vaatii:

• Suurempi vääntömomenttikapasiteetti
• Korkeampi kantavuus
• Tehokkaampi kuormanjako
• Raskaaseen käyttöön
• Pitkä käyttöikä
• Kompakti vaihteistorakenne
• Räätälöidyt teollisuusvaihteistokokoonpanot

Monimutkaisempi kaksoisvaippausgeometria tarkoittaa myös sitä, että valmistus- ja laadunvalvontavaatimukset ovat korkeammat.

Siksi kaksoisvaippaisen kierukkavaihteiston valitseminen ei ole vain suuremman vaihteiston valinta. Hampaiden profiilia, materiaalia, lämpökäsittelyä, voitelua, kohdistusta, lämpöolosuhteita ja käyttösykliä on tarkasteltava yhdessä.

8. Miksi valita SGR matovaihteiston valmistajaksi?

Teollisuusvaihteiston ostajille vaihteistovalmistajan suunnittelukyky voi olla yhtä tärkeä kuin tuotteen spesifikaatio.

SGR keskittyy teollisuusvaihteistoon ja sillä on yli 15 vuoden kokemus vaihteiston tuotekehityksestä ja valmistuksesta. Sen tuotevalikoimaan kuuluvat planeettavaihteistot, kaksoisvaippaiset kierukkavaihteet, sylinterimäiset kierukkavaihteet ja räätälöidyt voimansiirtoratkaisut.

SGR:n vahvuuksia ovat mm.

Ammattimainen T&K-tiimi
Tohtorit ja vanhemmat insinöörit osallistuvat vaihteiston suunnitteluun ja voimansiirtoteknologian kehittämiseen.

Erikoistunut matovaihteistotekniikka
SGR on kehittänyt tasomaisen kaksoisvaippaisen kierukkavaihteen optimointijärjestelmän.

Tarkkuusvalmistus
Monimutkaisiin vaihdekomponentteihin käytetään CNC-työstöä ja erikoislaitteita.

Tarkastus ja testaus
SGR käyttää 3D-mittauslaitteita, mato- ja keittotason mittauslaitteita sekä vaihteiston tehon ja hyötysuhteen testausjärjestelmiä.

Räätälöidyt ratkaisut
Tuloakselit, ulostuloakselit, asennustavat, suhteet ja muut keskeiset voimansiirron komponentit voidaan räätälöidä sovellusvaatimusten mukaan.

OEM- ja vaihtoratkaisut
SGR ilmoittaa, että sen kaksoisvaippaisten kierukkavaihteiden asennusmitat ovat vaihdettavissa CAVEX®-kierukkavaihteiden kanssa, mutta myös räätälöityjä voimansiirtokomponentteja voidaan toimittaa.

9. Kierukkavaihteiston tulevaisuus

Teollisuuden koneiden kehitys työntää vaihteistoteknologiaa kohti suurempaa vääntömomenttitiheyttä, parempaa tehokkuutta, pidempää käyttöikää ja parempaa räätälöintiä.

Kierukkavaihteiden vähennyslaitteiden tulevaisuus ei ole vain vaihteiston koon kasvattamista.

Sen sijaan teknologinen kehitys keskittyy yhä enemmän optimoituihin hammasprofiileihin, edistyneisiin materiaaleihin, tarkkaan valmistukseen, parempiin voitelujärjestelmiin, parempaan lämmönhallintaan, digitaaliseen laaduntarkastukseen, räätälöityihin vaihteistokokoonpanoihin ja parempaan voimansiirron tehokkuuteen.

Kaksinkertainen kierukkavaihteistotekniikka tarjoaa tärkeän tien kohti näitä tavoitteita, koska sen monihampainen ristikkorakenne antaa valmistajille mahdollisuuden optimoida kuorman jakautumista ja vääntömomentin siirtoa.

Vaihdelaatikoiden valmistajille tämä tarkoittaa, että T&K-kyvystä, tarkkuusvalmistus- ja testaustekniikasta tulee yhä tärkeämpiä kilpailutekijöitä. (Kirjoittaja, SGR, Angie Zhang)
