Ero koaksiaalisen ja suorakulmaisen planeettavaihteiston välillä

Planeettavaihteistot edustavat yhtä tehokkaimmista ja kompakteimmista ratkaisuista voimansiirtoon teollisuuskoneissa. Koaksiaali- ja suorakulmakonfiguraatioiden perustavanlaatuisten erojen ymmärtäminen on ratkaisevan tärkeää optimaalisen järjestelmän valinnassa tiettyihin sovelluksiin. Tämä kattava opas tutkii molempien mallien toimintaperiaatteita, suorituskykyominaisuuksia ja ihanteellisia käyttötapauksia ja korostaa, kuinka erikoistuneet valmistajat pitävät Shanghai SGR Heavy Industry Machinery Co., Ltd. hyödyntää edistynyttä suunnittelua korkean suorituskyvyn ratkaisujen toimittamiseksi.

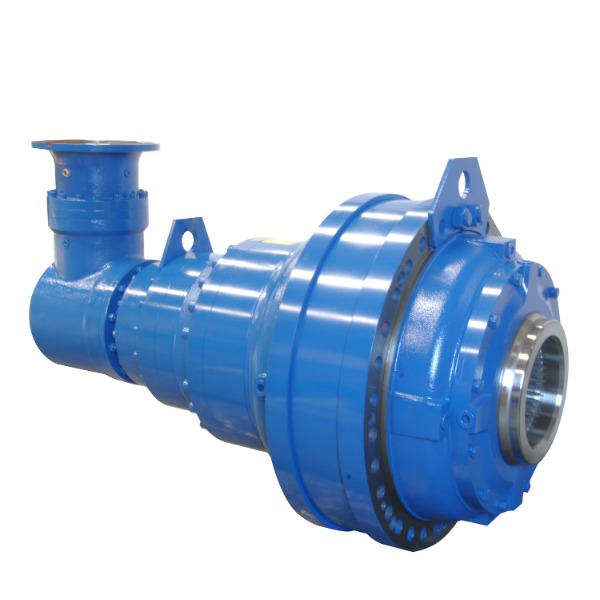

Laippatulon oikea kulma Suuri ulostulo momentti planeettavaihteisto moottorilla

Planetaarisen vaihteiston perusteiden ymmärtäminen

Ennen kuin tutkit tiettyjä kokoonpanoja, on tärkeää ymmärtää perusperiaatteet, jotka tekevät planeettavaihteistoista ainutlaatuisen tehokkaita useilla toimialoilla. Planeettavaihteistossa, joka tunnetaan myös episyklisenä vaihteistona, on keskeinen aurinkovaihde, useita telineeseen asennettuja planeettavaihteita ja planeettojen kanssa koskettava ulkorengas. Tämä järjestely luo useita tehopolkuja jakaa kuorman useisiin kosketuspisteisiin poikkeuksellisen vääntötiheyden ja tehokkuuden saavuttamiseksi.

• Kompakti voimansiirto korkealla vääntömomentti-paino-suhteella
• Useita voimapolkuja, jotka jakavat kuorman useille vaihteistoverkoille
• Ylivoimainen tehokkuus minimoidun liukukitkan ansiosta
• Tarkat paikannusominaisuudet minimaalisella vastaiskulla
• Erinomainen iskunvaimennus kuormituksen jakamisen ansiosta

Ydinkomponentit ja niiden toiminnot

Jokainen planeettavaihteisto sisältää useita kriittisiä komponentteja, jotka toimivat harmoniassa siirtääkseen tehoa tehokkaasti. Aurinkopyörä toimii keskeisenä syöttökomponenttina, kun taas planeettapyörät pyörivät sen ympäri ja ovat samanaikaisesti sekä aurinko- että kehähammaspyörien kanssa. Planeettakannatinkokoonpano yhdistää planeetat ja tuottaa lähdön useimmissa vakiokokoonpanoissa, vaikka eri järjestelyt voivat tuottaa erilaisia ​​nopeussuhteita ja -suuntia.

• Aurinkovarusteet: Keskikomponentti, joka vastaanottaa syöttötehoa
• Planeettavaihteet: Tyypillisesti kolme tai useampia vaihteita, jotka kiertävät aurinkovaihdetta
• Planeetan kannatin: Rakennekomponentti, joka pitää planeettavaihteet paikoillaan
• Rengashammaspyörä: Ulkohammaspyörä, jossa on sisäiset hampaat, jotka ympäröivät järjestelmän
• Lähtömekanismi: Vaihtelee kokoonpanon mukaan (kantolaite, rengas tai aurinko)

Koaksiaaliset planeettavaihteistot: suunnittelu ja sovellukset

Koaksiaalisissa planeettavaihteistoissa on tulo- ja lähtöakselit, jotka on kohdistettu samalla pyörimisakselilla, mikä luo suoraviivaisen voimansiirtotien poikkeuksellisella tehokkuudella. Tämä kokoonpano on erityisen arvostettu sovelluksissa, joissa tilarajoitukset ja kohdistuksen yksinkertaisuus ovat ensisijaisia ​​näkökohtia. Koaksiaalirakenteiden luontainen symmetria edistää tasapainoista kuorman jakautumista ja minimaalista tärinää, mikä tekee niistä ihanteellisia tarkkuussovelluksiin.

• Tulo- ja lähtöakselit jakavat saman pyörimisakselin
• Poikkeuksellinen tehokkuus (usein 97 % tai enemmän vaihetta kohti)
• Kompaktit radiaalimitat korkealla tehotiheydellä
• Minimaalinen tärinän ja melun syntyminen
• Yksinkertaistetut asennus- ja kohdistustoimenpiteet

Koaksiaalirakenteiden suorituskykyominaisuudet

Koaksiaalisten planeettavaihteistojen suorituskykyedut tekevät niistä soveltuvia vaativiin sovelluksiin eri teollisuudenaloilla. Niiden korkea hyötysuhde johtuu minimaalisesta tehohäviöstä hammaspyöräverkkojen kautta, kun taas niiden kompakti muoto mahdollistaa integroinnin ahtaisiin ympäristöihin. Planeettajärjestelmien tasapainoinen luonne vähentää luonnollisesti tärinää, mikä pidentää komponenttien käyttöikää ja parantaa toiminnan vakautta.

Suorakulmaiset planeettavaihteistot: suunnittelu ja sovellukset

Suorakulmaisissa planeettavaihteistoissa on kartiohammaspyöräporras, joka ohjaa voimansiirron 90 astetta, mikä luo monipuolisia ratkaisuja sovelluksiin, joissa on kohtisuorat tulo- ja lähtövaatimukset. Tässä kokoonpanossa yhdistyvät planeettavaihteiston kestävyys kartiohammaspyörien suuntajoustavuuteen, mikä tarjoaa ainutlaatuisia etuja koneen sijoittelun optimoinnissa. The suorakulmainen planeettavaihteisto Suunnittelu on erityisen hyödyllinen silloin, kun voimanlähde on sijoitettava samansuuntaisesti käytettävän osan kanssa.

• 90 asteen voimansiirto tulon ja lähdön välillä
• Tilaa säästävä kokoonpano tietyille koneasetteluille
• Planeetta- ja kartiovaihteistoteknologian yhdistelmä
• Erinomainen asennusjoustavuus ahtaissa tiloissa
• Saatavana eri lähtökokoonpanoissa (umpiakseli, ontto akseli)

Suorakulmaisten mallien suorituskykyominaisuudet

Suorakulmaiset planeettavaihteistot tarjoavat ainutlaatuiset suorituskykyominaisuudet, jotka tekevät niistä välttämättömiä tietyissä sovelluksissa. Kartiovaihteiston sisällyttäminen tuo mukanaan erilaisia ​​tehokkuusnäkökohtia ja tarjoaa samalla korvaamattoman suunnattoman joustavuuden. Näiden suorituskykyparametrien ymmärtäminen on välttämätöntä oikean sovellussuunnittelun ja -valinnan kannalta.

Vertaileva analyysi: koaksiaaliset vs. suorakulmaiset planeettavaihteistot

Valinta koaksiaalisen ja suorakulmaisen planeettavaihteiston välillä edellyttää sovellusvaatimusten, tilarajoitusten ja suorituskykyprioriteetin huolellista harkintaa. Jokainen kokoonpano tarjoaa selkeitä etuja, jotka tekevät siitä paremmin soveltuvan tiettyihin skenaarioihin. Tämä vertaileva analyysi tutkii kriittisiä eroja valintaprosessin pohjalta.

• Akselin järjestelyerot ja niiden vaikutus konesuunnitteluun
• Tehokkuusvertailu eri toiminta-alueilla
• Vääntömomenttitiheys ja voimansiirtoominaisuudet
• Sovelluskohtaiset edut ja rajoitukset
• Kustannusnäkökohdat laitteen koko elinkaaren ajan

Tehokkuuden ja voimansiirron vertailu

Tehokkuus on yksi merkittävimmistä eroista koaksiaali- ja suorakulmaplaneettavaihteistojen välillä. Koaksiaalirakenteiden suora tehopolku minimoi energiahäviöt, kun taas suorakulmaisissa kokoonpanoissa on lisähäviöitä kartiohammaspyörän rajapinnassa. Tämä tehokkuusero tulee yhä tärkeämmäksi korkean syklin sovelluksissa, joissa energiankulutus vaikuttaa merkittävästi käyttökustannuksiin.

Sovelluskohtaiset valintaohjeet

Optimaalinen valinta koaksiaalisen ja suorakulmaisen planeettavaihteiston välillä riippuu suuresti sovelluksen erityisvaatimuksista ja rajoituksista. Koaksiaaliset mallit ovat tyypillisesti loistavia sovelluksissa, joissa vaaditaan maksimaalista tehokkuutta ja suoraviivaista voimansiirtoa, kun taas suorakulmaiset konfiguraatiot ratkaisevat erityisiä tilahaasteita. Näiden sovellusohjeiden ymmärtäminen varmistaa oikean vaihteiston valinnan ja takaa pitkän aikavälin luotettavuuden ja suorituskyvyn.

• Koaksiaalinen suositeltu: korkean hyötysuhteen vaatimuksiin, suorakäyttösovelluksiin
• Suorakulma mieluiten seuraaviin: tiukat asettelut, 90° voimansiirto
• Molemmat kokoonpanot sopivat: suurivääntösovelluksiin, tarkkuusasemointiin
• Erityisiä huomioitavaa: ankarat ympäristöt, ylläpidon saavutettavuus
• Elinkaarikustannustekijät: alkuinvestointi vs. toiminnan tehokkuus

Edistynyttä suunnittelua nykyaikaisissa planeettavaihteistojärjestelmissä

Nykyaikainen planeettavaihteiston suunnittelu sisältää edistyneitä suunnitteluperiaatteita ja valmistustekniikoita ennennäkemättömän suorituskyvyn saavuttamiseksi. Yritykset pitävät Shanghai SGR Heavy Industry Machinery Co., Ltd. käyttää kehittyneitä suunnittelun optimointijärjestelmiä ja tarkkoja valmistuslaitteita tuottaakseen vaihteistoja, jotka täyttävät tiukat alan standardit. Heidän tutkimus- ja kehitystyöryhmänsä, joka koostuu tohtoreista ja johtavista insinööreistä, on kehittänyt erikoisjärjestelmiä, mukaan lukien Planetaarinen vaihdelaatikko ja Planar Double-Enveloping Worm Gear Optimization Design System.

• Kehittynyt hampaiden profiilin optimointi kuormituksen jakautumista varten
• Tarkkuusvalmistus CNC-koneilla
• Kattava testaus tehon ja hyötysuhteen testausjärjestelmillä
• Innovatiiviset materiaalit ja lämpökäsittelyprosessit
• Integroidut suunnittelu-, tuotanto- ja tekniset palvelujärjestelmät

Innovaatioita hiljaisen planeettavaihteiston suunnittelussa

Melunvaimennus on merkittävä painopiste nykyaikaisessa planeettavaihteiston kehittämisessä, etenkin kun teollisuus ottaa käyttöön tiukempia työpaikka- ja ympäristöstandardeja. Edistyneitä teknisiä lähestymistapoja ovat optimoidut hampaiden modifikaatiot, tarkat valmistustoleranssit ja erikoistuneet tärinänvaimennustekniikat. Pyrkimys hiljainen planeettavaihteisto ratkaisuista on tullut kilpailukykyinen erottaja johtavien valmistajien keskuudessa.

• Hammaspyörän hampaiden tarkkuushionta takaa optimaaliset nivelominaisuudet
• Edistykselliset laakerien valinta- ja asennustekniikat
• Kotelon suunnittelun optimointi tärinänvaimennusta varten
• Voitelujärjestelmän suunnittelu melun vähentämiseksi
• Kattava testaus akustisilla mittauslaitteilla

Oikean planeettavaihteiston valitseminen sovelluksellesi

Oikea planeettavaihteiston valinta edellyttää useiden teknisten parametrien ja toiminnallisten näkökohtien systemaattista arviointia. Koaksiaalisen ja suorakulmaisen peruspäätöksen lisäksi insinöörien on otettava huomioon vääntömomenttivaatimukset, nopeussuhteet, ympäristöolosuhteet ja elinkaaren odotukset. Tämä valintakehys auttaa tunnistamaan optimaalisen konfiguraation välttäen samalla yleisiä vaihteiston teknisiä ongelmia.

• Kattava vääntömomentti- ja nopeusvaatimusten arviointi
• Asennusrajoitusten ja tilarajoitusten analyysi
• Ympäristötekijöiden ja käyttösuhteen arviointi
• Huoltovaatimusten ja saavutettavuuden huomioiminen
• Omistusanalyysin kokonaiskustannukset alkuperäisen ostohinnan jälkeen

Teknisten eritelmien kehittäminen

Kattavien teknisten eritelmien laatiminen on kriittinen vaihe planeettavaihteiston valintaprosessissa. Hyvin määritellyt tekniset tiedot varmistavat, että valittu vaihteisto toimii luotettavasti koko sen käyttöiän ja täyttää kaikki sovelluksen vaatimukset. Tämän prosessin tulisi kattaa sekä suorituskykyparametrit että fyysiset ominaisuudet.

FAQ

Mikä on planeettavaihteiston tyypillinen käyttöikä?

Planeettavaihteiston käyttöikä vaihtelee huomattavasti käyttöolosuhteiden, huoltokäytäntöjen ja kuormitusominaisuuksien mukaan. Oikeissa käyttöolosuhteissa ja asianmukaisella huollolla korkealaatuiset planeettavaihteistot saavuttavat tyypillisesti 20 000 tunnin käyttöiän. Kriittisiä pitkäikäisyyteen vaikuttavia tekijöitä ovat asianmukainen voitelu, käyttölämpötilat suunnittelurajojen sisällä, nimelliskapasiteetin ylittävien iskukuormien välttäminen ja kohdistustarkkuus. Valmistajat pitävät Shanghai SGR Heavy Industry Machinery Co., Ltd. Suunnittele vaihteistonsa pidentämään käyttöikää vankan suunnittelun, ensiluokkaisten materiaalien ja tarkan valmistuksen ansiosta.

Kuinka planeettavaihteisto saavuttaa suuren vääntömomenttitiheyden?

Planeettavaihteistot saavuttavat poikkeuksellisen vääntötiheyden ainutlaatuisen tehonjakoarkkitehtuurinsa ansiosta. Toisin kuin perinteiset vaihdejärjestelyt, jotka välittävät tehon yhden hammaspyöräverkon kautta, planeettajärjestelmät jakavat vääntömomentin useille planeettavaihteille samanaikaisesti. Tämä kuormituksen jakaminen mahdollistaa kompaktimman rakenteen samalla kun se käsittelee suurempia vääntömomenttiarvoja. Lisäksi koaksiaalijärjestely luo tasapainoisen voiman jakautumisen, joka minimoi laakerikuormat ja kotelon jännitykset, mikä edistää entisestään kompakteja mittoja. The korkean vääntömomentin planeettavaihteisto kokoonpano edustaa yhtä tilaa säästävistä voimansiirtoratkaisuista.

Voidaanko planeettavaihteita käyttää erittäin tarkkuussovelluksissa?

Täysin. Planeettavaihteistot soveltuvat poikkeuksellisen hyvin tarkkuussovelluksiin, kun ne valmistetaan asianmukaisin toleranssein ja tarkkuuskomponentein. Keskeisiä tarkkuusindikaattoreita ovat pieni välys (tarkkuusmalleissa usein alle 1 kaarenminuutti), korkea vääntöjäykkyys ja erinomainen asennon toistettavuus. Erityistä tarkkuutta vaativiin sovelluksiin erikoistunut tarkkuus planeettavaihteisto malleissa on ominaisuuksia, kuten esikuormitetut laakerit, tarkkuus maadoitusvaihteet ja optimoidut hammasprofiilit. Nämä ominaisuudet tekevät planeettavaihteistoista ihanteellisia robotiikkaan, ilmailu-, lääketieteellisiin laitteisiin ja muihin sovelluksiin, jotka vaativat tarkkaa liikkeenohjausta.

Mitä huoltoa planeettavaihteistot vaativat?

Planeettavaihteistot vaativat suhteellisen vähän huoltoa verrattuna moniin muihin voimansiirtokomponentteihin, mutta asianmukainen hoito pidentää merkittävästi käyttöikää. Ensisijaisia ​​huoltotoimenpiteitä ovat säännöllinen voitelu valmistajan ohjeiden mukaisesti, säännöllinen tiivisteen eheyden tarkastus ja epätavallisen melun tai lämpötilan nousun tarkkailu. Moderni planeettavaihteiston huolto Käytännöissä painotetaan olosuhteisiin perustuvaa valvontaa kiinteän aikavälin vaihtamisen sijaan käyttämällä tärinäanalyysiä, öljyanalyysiä ja lämpövalvontaa huoltotarpeiden ennustamiseen ennen vikaa.

Kuinka valitsen rivi- ja suorakulmaisen planeettavaihteiston välillä?

Valinta rivin (koaksiaalisen) ja suorakulmaisen planeettavaihteiston välillä riippuu ensisijaisesti tilarajoitteista ja tehokkuusvaatimuksista tietyssä sovelluksessasi. Koaksiaaliset mallit tarjoavat paremman hyötysuhteen ja tyypillisesti suuremman vääntömomenttitiheyden, mikä tekee niistä ihanteellisia, kun tulon ja lähdön kohdistus on suoraviivaista. Suorakulmaiset konfiguraatiot ratkaisevat tilahaasteet, joissa voimanlähde on sijoitettava kohtisuoraan käytettävään komponenttiin nähden, vaikkakin pienellä tehokkuuden kompromissilla ylimääräisen kartiohammasvaihteen ansiosta. Harkitse koko järjestelmän asettelua, ylläpidon käytettävyyttä ja tehokkuusvaatimuksia tehdessäsi tätä perustavanlaatuista valintapäätöstä.
