Kaksinkertaisten kierukkavaihdelaatikoiden ymmärtäminen: syvällinen sukellus suunnitteluun ja sovelluksiin

Voimansiirron maailmassa suuren vääntömomentin ja tasaisen toiminnan saavuttaminen kompaktissa tilassa on jatkuva suunnitteluhaaste. Erilaisten ratkaisujen joukossa on mm kaksoisvaippainen matovaihteisto erottuu ainutlaatuisesta ja erittäin tehokkaasta muotoilusta vaativiin sovelluksiin. Toisin kuin tavalliset kierukkavaihteet, tämä kokoonpano tarjoaa huomattavasti paremman pintakosketuksen kierteen ja vaihteen välillä, mikä johtaa erinomaiseen kantokykyyn ja kestävyyteen. Tämä artikkeli tarjoaa kattavan selvityksen kaksoisvaippaisesta kierukkavaihteistoteknologiasta, sen eduista, ihanteellisista käyttötapauksista ja kriittisistä valintakriteereistä, jotta ymmärrät sen keskeisen roolin nykyaikaisissa koneissa.

Mikä on kaksikuorinen matovaihteisto?

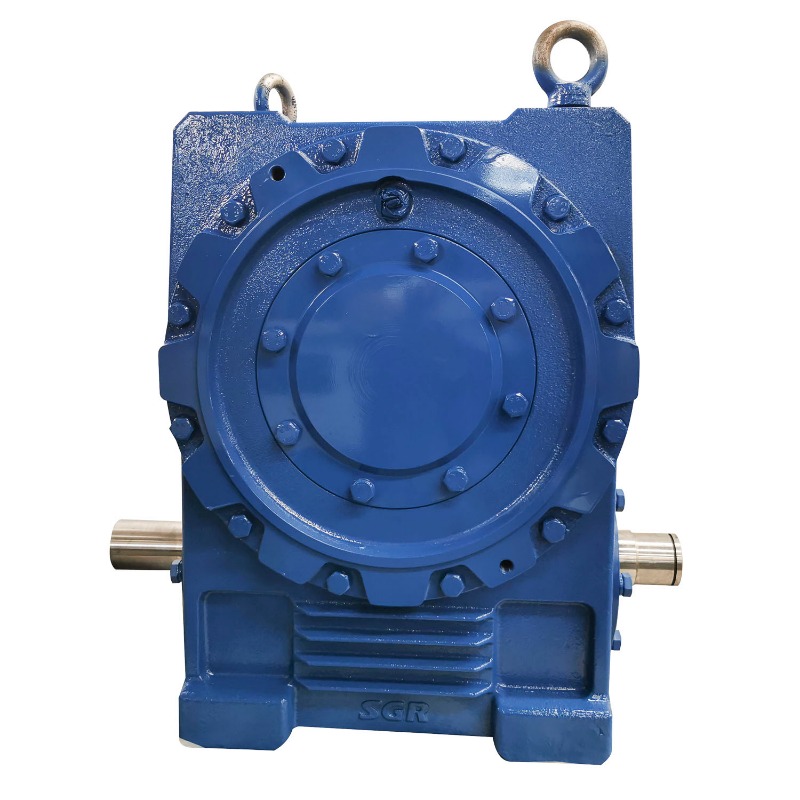

Kaksoisvaippainen kierukkavaihteisto on erikoistyyppinen vaihteisto, jossa sekä kierukka (ruuvi) että kierukkapyörä (pyörä) ovat kurkun tai tiimalasin muotoisia. Tämä tarkoittaa, että mato kiertyy hammaspyörän ympärille ja samalla hammaspyörä kietoo matoa. Tämä kaksoisvaippaustoiminto luo paljon suuremman kosketusalueen liitoshampaiden välille verrattuna yksivaippaiseen tai sylinterimäiseen kierukkavaihteistoon. Tämän monimutkaisen rakenteen ensisijainen etu on sen kyky siirtää poikkeuksellisen suuria vääntömomenttikuormia tinkimättä kierukkavaihteiden rakenteesta. Monimutkainen geometria vaatii tarkkaa valmistusta, mutta palkitsee vertaansa vailla olevalla suorituskyvyllä ankarissa ympäristöissä.

• Lisääntynyt kontaktialue: Kurkkurakenne mahdollistaa useiden hampaiden jakamisen samanaikaisesti, mikä vähentää merkittävästi yksittäisten hammaspyörän hampaiden rasitusta.
• Tarkkuusvalmistus: Näiden komponenttien valmistus vaatii kehittyneitä CNC-koneita ja tiukkaa laadunvalvontaa täydellisen niveltymisen ja optimaalisen suorituskyvyn varmistamiseksi.
• Ylivoimainen kuorman jakautuminen: Kuorma ei keskity yhteen pisteeseen, vaan se jakautuu laajemmalle pinnalle, mikä minimoi kulumisen.

Kaksinkertaisten kierukkavaihteiden tärkeimmät edut

Ainutlaatuinen geometria kaksoisvaippainen matovaihteisto tarkoittaa useita erillisiä toiminnallisia etuja, jotka tekevät siitä ensisijaisen valinnan raskaisiin sovelluksiin. Nämä vaihteistot on suunniteltu loistamaan siellä, missä muut saattavat epäonnistua, ja ne tarjoavat yhdistelmän tehoa, luotettavuutta ja pitkäikäisyyttä. Seuraavissa kohdissa kerrotaan tärkeimmistä eduista, jotka erottavat tämän vaihteistorakenteen muista vastaavista.

• Korkeampi vääntömomenttikapasiteetti: Suurennetun kosketuspinnan ansiosta järjestelmä pystyy käsittelemään iskukuormituksia ja ylläpitämään suurta vääntömomenttia tehokkaammin kuin tavalliset kierukkavaihteet.
• Parannettu kestävyys ja pitkäikäisyys: Pinta-alayksikköä kohti pienennetyn jännityksen ansiosta komponentit kuluvat vähemmän, mikä pidentää käyttöikää ja vähentää huoltotarvetta.
• Kompakti muotoilu suuriin vähennyssuhteisiin: Ne tarjoavat korkeat yksivaiheiset alennussuhteet suhteellisen pienessä pakkauksessa, mikä säästää arvokasta tilaa koneen sijoittelussa.
• Hiljaisempi toiminta: Tasainen, usean hampaan kytkeminen johtaa usein hiljaisempaan ja tasaisempaan suorituskykyyn, mikä on kriittistä meluherkissä ympäristöissä.

Vertailu: Double-Enveloping vs. Standard Worm Gears

Vaihteistoa valittaessa on ratkaisevan tärkeää ymmärtää kaksoisvaippaisen ja tavallisen lieriömäisen kierukkavaihteen suorituskykyerot. Alla olevassa taulukossa esitetään tärkeimmät erot, jotka vaikuttavat sovellusten soveltuvuuteen.

Tehokas kaksinkertainen kierukkavaihde

Suorituskyvyn optimointi kaksinkertaisella vaihteistolla

Hyödyntämään täysin a kaksinkertainen vaippausrakenne , useita tekijöitä on harkittava huolellisesti. Optimointi ei ole vain vaihteiston valintaa; kyse on sen integroimisesta oikein järjestelmään. Oikea kohdistus, voitelu ja lämmönhallinta ovat ensiarvoisen tärkeitä luvatun suorituskyvyn ja käyttöiän saavuttamiseksi. Näiden näkökohtien huomiotta jättäminen voi tehdä tyhjäksi tämän vankan rakenteen luontaiset edut.

• Tarkka kohdistus: Virheellinen kohdistus on ensisijainen epäonnistumisen syy. Nämä yksiköt on asennettava äärimmäistä varovaisuutta noudattaen, jotta varmistetaan, että mato ja vaihde ovat täydellisessä asennossa toisiinsa nähden.
• Kehittyneet voitelujärjestelmät: Korkea liukukosketin tuottaa lämpöä. Erillinen voitelujärjestelmä korkealaatuisella, korkeaviskoosisella öljyllä on välttämätön kitkan vähentämiseksi, lämmön haihduttamiseksi ja kulumisen estämiseksi.
• Lämmönhallinta: Jatkuvassa suuren kuormituksen toiminnassa ulkoiset jäähdytysmenetelmät, kuten tuulettimet tai lämmönvaihtimet, voivat olla tarpeen optimaalisen käyttölämpötilan ylläpitämiseksi.
• Materiaalin valinta: Mato on tyypillisesti valmistettu karkaistusta teräksestä, kun taas vaihteisto on usein valmistettu pehmeämmästä pronssiseoksesta kitka- ja kulumisominaisuuksien hallitsemiseksi tehokkaasti.

Raskaiden kierukkavaihteiden teolliset sovellukset

Vankka luonne raskaaseen käyttöön tarkoitettuja matovaihteistoja tekee niistä välttämättömiä teollisuudenaloilla, joilla laitteita on painettu äärirajoihinsa. Niiden kyky tarjota massiivinen vääntömomentti pienellä jalanjäljellä ja kestää äkillisiä iskukuormituksia tekee niistä raskaiden koneiden kulmakiven. Nämä vaihteistot ovat liikkeenhallinnan tuntemattomia sankareita valtavien painojen siirtämisestä kaivostoiminnassa tarkkaan paikannukseen ilmailussa.

• Kaivostoiminta ja mineraalien käsittely: Käytetään kuljetinkäytöissä, murskaimissa ja nostimissa, joissa luotettavuudesta äärimmäisessä kuormituksessa ei voida neuvotella.
• Rakennuslaitteet: Välttämätön kaivinkoneen kääntökäytöille, nostureiden lyöntimekanismeille ja betonisekoittimen rumpuille.
• Materiaalinkäsittely:
• Teräs- ja valssaamot: Käytetään rullapöydissä ja manipulaattoreissa, jotka käsittelevät kuumaa metallia valtavalla voimalla.
• Ilmailu ja puolustus: Löytyy ohjusten laukaisujärjestelmistä ja satelliittipaikannusmekanismeista, jotka vaativat tarkkaa liikettä suuressa rasituksessa.

Korkean vääntömomentin vähennysvaihteiston valinta

Oikean valinta korkean vääntömomentin alennusvaihteisto on kriittinen päätös, joka vaikuttaa koko järjestelmäsi tehokkuuteen, kustannuksiin ja luotettavuuteen. Valintaprosessissa on enemmän kuin pelkkä vääntömomenttiarvojen tarkastelu, ja siinä tarkastellaan kokonaisvaltaisesti sovelluksen vaatimuksia, ympäristöolosuhteita ja elinkaarikustannuksia. Menetelmällinen lähestymistapa varmistaa, että saat vaihteiston, joka ei ole vain riittävä, vaan myös optimaalinen erityistarpeisiisi.

• Määrittele kuormitusominaisuudet: Analysoi kuorman luonne (vakio, muuttuva, isku), sen suuruus ja vaadittu käynnistysmomentti.
• Määritä vähennyssuhde ja lähtönopeus: Laske tarvittava suhde halutun lähtönopeuden saavuttamiseksi syöttömoottorisi kierrosluvulla.
• Arvioi ympäristöolosuhteet: Harkitse tekijöitä, kuten ympäristön lämpötilaa, pölyn tai kosteuden läsnäoloa ja käytettävissä olevaa asennustilaa.
• Arvioi palvelutekijä: Valitse aina vaihteisto, jonka huoltokerroin ottaa huomioon mahdolliset ylikuormitukset ja sovelluksesi vakavuuden.
• Harkitse elinkaarikustannuksia: Katso alkuperäistä ostohintaa pidemmälle. Ota huomioon odotettavissa olevat huolto-, energiatehokkuus- ja väliaikakustannukset.

Tärkeimmät tarkasteltavat tiedot

Kun tarkastelet valmistajan tietolomakkeita a kierukkavaihteen nopeuden alennus , kiinnitä erityistä huomiota näihin kriittisiin teknisiin tietoihin varmistaaksesi, että ne sopivat täydellisesti sovellukseesi.

FAQ

Mikä on tärkein ero yksi- ja kaksivaippaisen kierukkavaihteen välillä?

Perimmäinen ero on niiden geometriassa. Yksivaippaisessa (tai lieriömäisessä) kierukkavaihdesarjassa vain kierukkapyörä kiertyy osittain sylinterimäisen kierteen ympärille. Vuonna a kaksoisvaippainen matovaihteisto , sekä mato että hammaspyörä ovat kurkkuja. Tämä luo tiimalasin muotoisen madon, joka kietoutuu vaihteen ympärille, ja hammaspyörän, joka samanaikaisesti ympäröi madon. Tämä kaksoisvaippaustoiminto johtaa merkittävästi suurempaan kosketuspinta-alaan hampaiden välillä, mikä on avain sen suuremmalle vääntökapasiteetille ja kestävyydelle verrattuna yksivaippaiseen malliin.

Miksi kaksikuoriset matovaihteistot ovat kalliimpia?

Korkeammat kustannukset a kaksoisvaippainen matovaihteisto johtuu suoraan sen monimutkaisesta valmistusprosessista. Sekä madon että hammaspyörän kurkkumainen, tiimalasin muotoinen geometria on erittäin vaikea tuottaa. Se vaatii erikoistuneita, tarkkoja CNC-koneita ja tiukkaa laadunvalvontaa varmistaakseen, että kaksi komponenttia osuvat täydellisesti suurella kosketusalueella. Lisätyöstöaika, asiantuntemus ja tarkastusprosessit, jotka liittyvät tämän tarkan konjugoidun toiminnan luomiseen, ovat osaltaan korkeampia alkukustannuksia kuin tavalliset kierukkavaihteistot, vaikka tämä on usein perusteltua niiden erinomaisella suorituskyvyllä ja pitkäikäisyydellä vaativissa sovelluksissa.

Kuinka huoltan kaksikuorista kierukkavaihteistoa?

Ylläpito a kaksinkertainen kierukkavaihteisto keskittyy oikeaan voiteluun ja kunnon valvontaan. Ensinnäkin on tärkeää käyttää valmistajan määrittelemää voiteluaineen tarkkaa tyyppiä ja viskositeettia, koska korkea liukukosketin on täysin riippuvainen lujasta öljykalvosta. Tarkista öljytasot säännöllisesti ja etsi merkkejä saastumisesta tai hajoamisesta. Toiseksi, tarkkaile käyttölämpötilaa ja kuuntele äänen muutoksia, sillä ylikuumeneminen tai epätavallinen ääni voivat viitata kohdistusvirheeseen, ylikuormitukseen tai voiteluongelmiin. Lopuksi, noudata tiukkaa ennaltaehkäisevää huoltoaikataulua öljynvaihtoa ja tarkastuksia varten kulumisen korjaamiseksi ja maksimaalisen käyttöiän varmistamiseksi.

Voidaanko matovaihteistoa käyttää takaiskun pysäyttämiseen tai kuorman pitämiseen?

Kyllä, yksi minkä tahansa matovaihteiston luontaisista eduista, mukaan lukien kaksinkertainen kirjekuori tyyppi, on sen luonnollinen kyky estää peruuttamista. Suuren kitkan ja kierteen ominaiskulman ansiosta järjestelmä on tyypillisesti itselukittuva. Tämä tarkoittaa, että lähtöakseliin (vaihteeseen) kohdistettu voima ei voi kääntää sisääntuloakselia (matoa). Tämä ominaisuus tekee kierukkavaihteen nopeuden alennuss sopii erinomaisesti sovelluksiin, kuten kuljettimiin rinteissä, nostoissa ja hisseissä, joissa tarvitaan vikaturvallista pitomekanismia estämään kuorman hallitsematon laskeutuminen, jos virta katkeaa.

Mitkä ovat merkit raskaan kierukkavaihteiston viasta?

Epäonnistumisen varhaisten merkkien tunnistaminen a raskaaseen käyttöön tarkoitettu matovaihteisto voi estää katastrofaaliset seisokit. Keskeisiä indikaattoreita ovat käyttölämpötilan huomattava nousu, joka usein viittaa voiteluongelmiin tai ylikuormitukseen. Epätavalliset äänet, kuten hionta, koputus tai liiallinen vinkuminen, viittaavat hammaspyörän hampaiden kulumiseen, pisteytykseen tai vinoon. Näkyvät öljyvuodot tiivisteiden ympärillä osoittavat tiivistevaurion, joka voi johtaa riittämättömään voiteluun. Lopuksi paikannustarkkuuden menetys tai välyksen (vapaa liike) lisääntyminen ulostuloakselissa ovat selkeitä mekaanisia merkkejä sisäisestä kulumisesta, jotka vaativat välitöntä tutkimista ja huoltoa.
