Tutustu kolmeen yleiseen nopeudenrajoitintyyppiin

Teollisuuden käyttöjärjestelmissä nopeudenrajoittimet ovat kriittisiä komponentteja. Vaikka niitä on eri tyyppejä – jokaisella on omat erilliset ominaisuudet, ne kaikki suorittavat saman perustehtävän: muuntavat moottorin nopean, alhaisen vääntömomentin tehon laitteiston vaatimaksi hitaudeksi ja suureksi vääntömomentiksi, samalla kun ne vastaavat inertiaa ja lisäävät järjestelmän jäykkyyttä.

Markkinoiden laajan valikoiman nopeudenrajoittimia vastaan, kuinka voit nopeasti tunnistaa ja valita tarpeisiisi parhaiten sopivan? Tänään käymme läpi kolme yleisintä nopeudenrajoitintyyppiä.

Näytämme sinulle ensin kolmen tyyppisen vähennysventtiilin vertailun.

Vaihdevaihteet

Vaihdevaihteet tyypillisesti käyttävät kierre- tai kartiovaihteita ja niissä on yksi-, kaksi- tai jopa kolmivaiheinen voimansiirto. Niille on ominaista suhteellisen yksinkertaiset rakenteet ja korkea standardointiaste. Nopeuden vähennys saavutetaan vaihteiden välisellä sidoksella, jolloin vaihteiston hyötysuhde on 95–98%.

Välityssuhde määritellään veto- ja vetovaihteiden välisen hampaiden lukumäärän suhteena. Nämä yksiköt tarjoavat alhaiset valmistuskustannukset ja helppohoitoisuuden, joten ne sopivat nopeisiin, kohtalaisen kuormituksen sovelluksiin, kuten työstökoneiden karat, kuljetinhihnat ja pakkauskoneet. Vaihdevaihteet ovat kuitenkin suhteellisen isoja ja tilaa vieviä. Niillä on myös rajallinen kestävyys iskuja ja ylikuormitusta vastaan, mikä tekee niistä sopimattomia toimintoihin, joihin liittyy usein käynnistys-pysäytysjaksoja tai raskaan kuorman iskuja.

Tällä hetkellä vaihteistoa käytetään ensisijaisesti yleisissä teollisissa sovelluksissa, joille on ominaista rajalliset budjetit, vakaat käyttöolosuhteet ja kohtalaiset tarkkuusvaatimukset.

Planeettavaihteistot

Planeettavaihteistosarjan rakenteeseen perustuvilla planeettavaihteiston supistimet saavuttavat synkronisen monihampaisen voimansiirron ja symmetrisen kuormituksen jakautumisen aurinkopyörän, planeettavaihteiden ja sisäisen rengashammaspyörän yhdistämisen kautta; niille on ominaista kompakti rakenne, korkea jäykkyys ja korkea tarkkuus. Nämä alennusvaimentimet tarjoavat erittäin korkean vääntömomenttitiheyden, mikä ylittää reilusti samankokoisten tavanomaisten vaihteistojen vääntömomentin.

Lisäksi planeettavaihteistoissa on korkea voimansiirron tehokkuus, tarkkuus, jäykkyys ja nopea vaste, samalla kun ne tukevat nopeaa toimintaa ja laajaa lämpötila-aluetta. Niitä käytetään laajalti sovelluksissa, kuten kaivattomissa vaakasuuntaisissa porauslaitteissa, kaivosnostimissa, AGV-käyttöjärjestelmissä ja tuulivoiman tuotannossa.

Planeettavaihteistot demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Tällä hetkellä planeettavaihteistosäätimet soveltuvat ensisijaisesti teollisiin, mekaanisiin ja valmistussovelluksiin, jotka vaativat suurta tarkkuutta, suurta dynaamista vastetta, toimintaa tilanrajoitteissa tai jatkuvaa raskaan kuormituksen suorituskykyä.

Kierukkavaihteen vähennyslaitteet

Kierukkavaihteen vähennyslaitteet operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Kierukkavaihteiden vähennyksillä on kuitenkin rajoituksia, erityisesti suhteellisen alhainen voimansiirron tehokkuus (vaihtelee 50–70 %). Ne sopivat parhaiten sovelluksiin, jotka vaativat suuria alennussuhteita, itselukittuvaa suojausta ja hidasta, raskaan kuormituksen käyttöä, mutta eivät ole ihanteellisia erittäin tarkkoihin sovelluksiin.

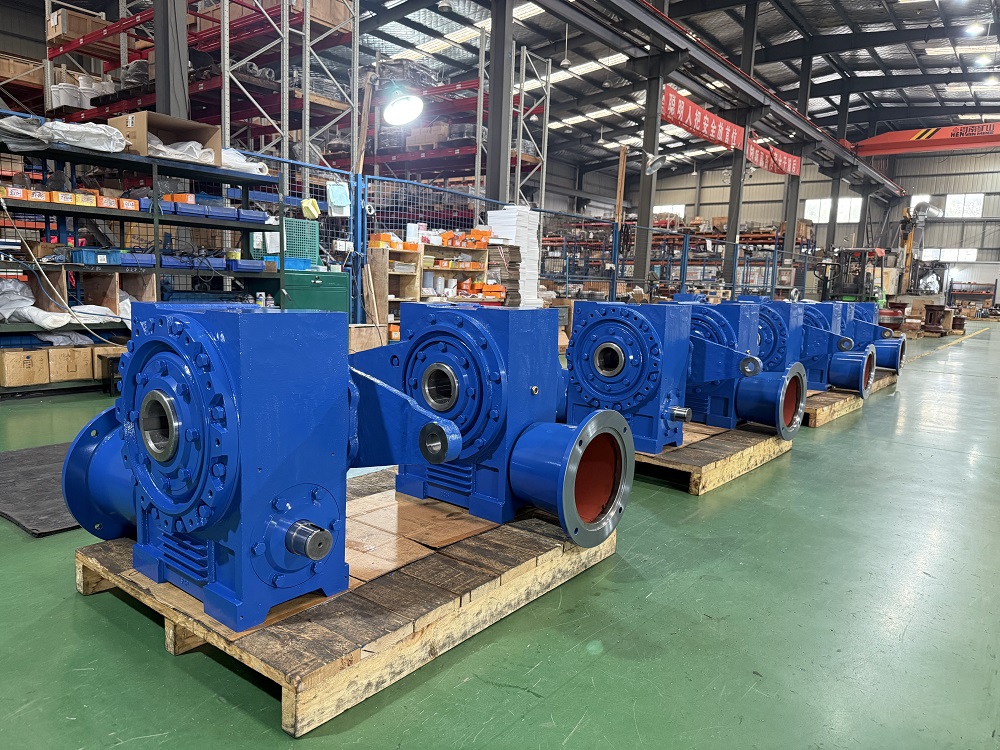

Valmistuksen suhteen johtavien valmistajien, kuten SGR:n (Hezong Heavy Industry) yksiköissä on monihammasliitos madon ja vaihteen välillä. Kierukka on valmistettu 20CrMnTi-teräksestä, joka käy läpi hiilettämistä, karkaisua ja hammaspyörän hampaiden hiontaa, kun taas kierukkavaihde käyttää korkealaatuista seospronssia pitkäaikaisen kulumiskestävyyden varmistamiseksi. Nämä suunnitteluvalinnat johtavat korkeaan voimansiirron tehokkuuteen ja pitkään käyttöikään, mikä tarjoaa huomattavasti paremman kantokyvyn ja tehokkuuden verrattuna samojen teknisten standardien sylinterimäisiin kierukkavaihteisiin.

Tällä hetkellä kierukkavaihteita käytetään laajalti pystysuoraa voimansiirtoa vaativilla aloilla, kuten hisseissä, materiaalinkäsittelyssä ja nostossa, kaivostoiminnassa ja kemiantehtaiden rakentamisessa.

Jokaisella näistä kolmesta yleisimmästä supistustyypistä on omat etunsa ja haittansa. Jos sovellus asettaa etusijalle tehokkuuden ja kustannustehokkuuden, vaihteiston vaimentimet ovat suositeltu valinta. Jos tarkkuus, jäykkyys ja tiiviys ovat etusijalla, planeettavähennykset ovat parempia. Jos ensisijaiset vaatimukset ovat korkea alennussuhde ja itselukituskyky, kierukkavaihteistot ovat paras vaihtoehto. (Kirjoittaja, SGR, Angie Zhang)
