Planetaarinen vaihdelaatikko vs matovaihdelaatikko: kumpi on parempi?

Valitessaan vaihteistoa raskaille teollisuuskoneille, insinöörit ja laitevalmistajat vertaavat usein kahta yleistä vaihteistoratkaisua: planeettavaihteistot ja matovaihteistot .

Molemmat voivat vähentää vääntömomenttia ja nopeutta, mutta niiden siirtoperiaatteet, tehokkuus, vääntömomenttiheys ja käyttöskenaariot ovat melko erilaisia.

Joten kumpi on parempi: planeettavaihteisto vai matovaihteisto?

Vastaus riippuu laitteesi erityisvaatimuksista. Jos sovelluksesi asettaa etusijalle korkean vääntömomentin, korkean hyötysuhteen, kompaktin koon ja jatkuvan toiminnan, korkeavääntömomentti planeettavaihteisto on yleensä parempi valinta. Jos laitteesi vaatii suuria alennussuhteita, hidasta toimintaa tai itselukkiutuvia ominaisuuksia, matovaihteisto saattaa olla sopivampi.

Tässä artikkelissa verrataan planeettavaihteistoja ja kierukkavaihteistoja rakenteen, suorituskyvyn, sovellusten ja valintakriteerien perusteella, jotta voit valita oikean teollisuusvaihteiston.

Mitä eroa on planeettavaihteistolla ja matovaihteistolla?

Suurin ero on niiden voimansiirtorakenteissa.

Planeettavaihteisto koostuu pääasiassa aurinkopyörästä, useista planeettavaihteista, rengasvaihteesta ja planeettakannattimesta. Useat planeettavaihteet kytkeytyvät aurinkopyörän ja kehäpyörän kanssa samanaikaisesti, mikä mahdollistaa siirretyn kuormituksen jakautumisen useiden hammaspyöräverkkojen kesken.

Tämä rakenne antaa planeettavaihteistoille korkean vääntömomentin ja kokosuhteen ja tekee niistä erityisen sopivia raskaaseen käyttöön, jossa asennustila on rajallinen.

Matovaihdelaatikko puolestaan ​​käyttää matoa ja matopyörää voiman siirtämiseen. Mato ajaa kierukkapyörää liukukoskettimen kautta, mikä tarjoaa korkeat vähennyssuhteet suhteellisen kompaktissa rakenteessa.

Kierukkavaihteistot ovat erityisen hyödyllisiä, kun alhainen teho, suuret alennussuhteet, tasainen toiminta tai itselukkiutuvat ominaisuudet ovat tärkeitä.

Siksi nämä kaksi vaihdelaatikkotyyppiä eivät ole suoria korvikkeita kaikissa sovelluksissa. Oikea valinta riippuu koneen vääntömomentista, nopeudesta, tehokkuudesta, asennuksesta ja turvallisuusvaatimuksista.

Planetaarinen vaihdelaatikko vs. matovaihteisto: Tärkeimmät suorituserot

Vääntömomenttikapasiteetti

Raskaissa sovelluksissa, jotka vaativat suurta vääntömomenttia, planeettavaihteistoilla on merkittävä etu.

Planeettavaihteistorakenne jakaa kuorman useiden planeettavaihteiden kesken, mikä vähentää yksittäisen hammaspyörän kantamaa kuormaa. Tämän ansiosta planeettavaihteistot voivat saavuttaa suuren vääntökapasiteetin säilyttäen samalla suhteellisen kompaktin kotelon.

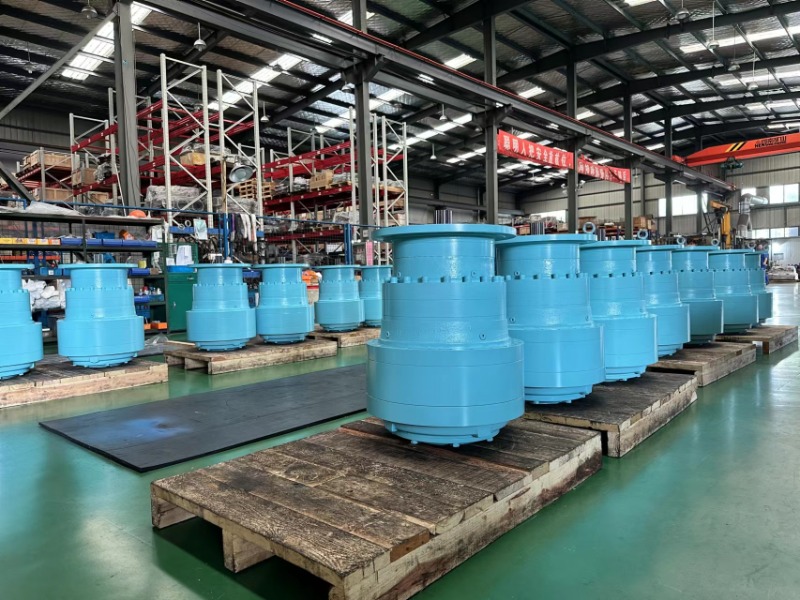

SGR:n suuren vääntömomentin planeettavaihteistosarja on suunniteltu vaativiin sovelluksiin, kuten porauslaitteisiin, nostureihin, kaivoskoneisiin ja muihin raskaan teollisuuden laitteisiin.

Kierukkavaihteistot voivat myös tuottaa suuren vääntömomentin varsinkin alhaisilla nopeuksilla, mutta niiden liukukosketus tuottaa enemmän kitkaa ja lämpöä. Tästä voi tulla rajoittava tekijä sovelluksissa, jotka vaativat suurta jatkuvaa tehoa ja pitkiä käyttötunteja.

Lähetyksen tehokkuus

Tehokkuus on toinen suuri ero.

Planeettavaihteistot tarjoavat yleensä korkean mekaanisen hyötysuhteen, koska niiden vaihteet toimivat ensisijaisesti vierintäkosketuksen kautta ja jakavat kuorman useiden hammaspyöräverkkojen kesken.

Kierukkavaihteistot luottavat liukuvaan kosketukseen kierukkapyörän ja kierukkapyörän välillä. Tämän seurauksena niiden tehokkuus on yleensä alhaisempi, erityisesti korkeilla vähennyssuhteilla.

Jatkuvasti tuhansia tunteja vuodessa toimivien laitteiden tehokkuusero voi vaikuttaa suoraan energiankulutukseen ja käyttökustannuksiin.

Siksi planeettavaihteisto on usein tehokkaampi valinta 24/7 teollisuuslaitteisiin, suuritehoisiin käyttölaitteisiin, kuljettimiin, porauslaitteisiin ja muihin energiaintensiivisiin koneisiin.

Vähennyssuhde

Kierukkavaihteistoilla on tärkeä etu, kun vaaditaan erittäin suurta alennussuhdetta.

Kierukkavaihteistolla voidaan saavuttaa suuri alennussuhde suhteellisen kompaktissa järjestelyssä, mikä tekee siitä sopivan sovelluksiin, jotka vaativat erittäin pieniä lähtönopeuksia.

Planeettavaihteistoilla voidaan saavuttaa myös korkea alennussuhde useissa vaiheissa, mutta vaiheiden lisääminen lisää vaihteiston pituutta ja monimutkaisuutta.

Siksi, jos tarvitset erittäin suurta välitystä ja pientä nopeutta, kierukkavaihteisto on sopiva. Jos tarvitset suurta vääntömomenttia ja suurta hyötysuhdetta, planeettavaihteisto on sopiva.

Mikä vaihteisto on parempi raskaaseen käyttöön?

Raskaiden sovellusten kohdalla vastaus riippuu siitä, mitä "raskas käyttö" tarkoittaa koneelle.

Jos raskas käyttö tarkoittaa suurta vääntömomenttia, iskukuormituksia, jatkuvaa toimintaa, suurta tehotiheyttä ja suurta hyötysuhdetta, planeettavaihteisto on yleensä vahvempi ratkaisu.

Tyypillisiä käyttökohteita ovat: sähköiset porauslaitteet, hydrauliset porauslaitteet, kaivoskoneet, rakennuskoneet, nosturi- ja nostolaitteet, tuulivoimalaitteet, telakäyttöjärjestelmät ja raskaat kuljettimet.

Näissä koneissa on usein suuri käynnistysmomentti, usein vaihtuvia kuormituksia, iskukuormituksia ja pitkiä käyttöjaksoja. Planeettavaihteiston kuormanjakorakenne tarjoaa erinomaisen vääntökapasiteetin ja toimintavakauden.

Kierukkavaihteita ei kuitenkaan pidä pitää raskaaseen teollisuuteen sopimattomina.

Kierukkavaihteisto voi olla erinomainen valinta, kun sovellus vaatii suuria alennussuhteita, hidasta tehoa, suorakulmaista voimansiirtoa tai itselukittuvaa toimintaa.

Esimerkiksi SGR:n raskaat matovaihteistoratkaisut on suunniteltu sovelluksiin, joissa itselukittuminen ja vakaa hidaskäynti ovat tärkeitä.

Planetaarinen vaihdelaatikko vs matovaihdelaatikko: kumpi sinun pitäisi valita?

Yksinkertainen vertailu voi auttaa insinöörejä tekemään alustavan päätöksen:

Taulukkoa tulee käsitellä yleisenä teknisenä vertailuna. Todellinen suorituskyky riippuu vaihteiston rakenteesta, välityssuhteesta, voitelusta, kuormituksesta, nopeudesta ja käyttöolosuhteista.

Kuinka valita oikea vaihdelaatikko?

Ennen planeettavaihteiston tai matovaihteiston ostamista laitevalmistajien tulee arvioida useita keskeisiä parametreja.

Lähtömomentti

Laske tarvittava jatkuva vääntömomentti sekä huippu- ja käynnistysmomentti. Laitteissa, joissa on iskukuormitus tai toistuvia käynnistyksiä ja pysäytyksiä, on myös otettava huomioon asianmukainen huoltotekijä.

Vähennyssuhde

Määritä tarvittavat tulo- ja lähtönopeudet.

Jos laitteisto vaatii erittäin korkean alennussuhteen ja erittäin alhaisen lähtönopeuden, kierukkavaihteisto voi tarjota yksinkertaisemman ratkaisun.

Jos korkea vääntömomentti ja hyötysuhde ovat tärkeämpiä, monivaiheinen planeettavaihteisto saattaa olla sopivampi.

Toiminta-aika

Jatkuvassa käytössä oleville laitteille voimansiirron tehokkuus ja lämpöteho ovat erityisen tärkeitä.

Planeettavaihteisto voi olla edullinen jatkuvasti toimiville laitteille, koska sen korkea hyötysuhde auttaa vähentämään energiahäviöitä ja lämmöntuotantoa.

Asennustila

Jos koneessa on tiukat tilarajoitukset, vääntömomentin tiheys on otettava huomioon.

Planeettavaihteistot tarjoavat suuren vääntömomentin kompaktissa rakenteessa, joten ne sopivat liikkuviin koneisiin, porauslaitteisiin, telakäyttöihin ja muihin ahtaisiin sovelluksiin.

Itselukitusvaatimukset

Jos vaihteiston on estettävä taaksepäin pyöriminen moottorin pysähtymisen jälkeen, kierukkavaihteisto voi olla suositeltavampi suhteesta ja erityisestä rakenteesta riippuen.

Itselukittuvaa ei kuitenkaan pitäisi automaattisesti pitää mekaanisen jarrun korvikkeena, jos turvallisuusmääräykset edellyttävät positiivista kuorman pitoa.

SGR:n planeetta- ja matovaihteistoratkaisut

Valinta planeettavaihteiston ja matovaihteiston välillä ei välttämättä tarkoita valintaa kahden kilpailevan tuotteen välillä. Kokeneelle vaihteistovalmistajalle molemmat vaihteistotekniikat voivat olla arvokkaita koneen vaatimuksista riippuen.

SGR tarjoaa sekä suuren vääntömomentin planeettavaihteistoja että teollisuuskierukkavaihteistoja, jolloin asiakkaat voivat valita laitteilleen sopivan voimansiirtoarkkitehtuurin.

SGR-planeettavaihteistot keskittyvät korkeaan vääntömomenttitiheyteen, tehokkaaseen voimansiirtoon, kompaktiin muotoiluun ja raskaaseen käyttöön, kun taas sen kierukkavaihteistoratkaisut on suunniteltu sovelluksiin, jotka vaativat korkeita alennussuhteita, vakaata hidasta tehoa ja itselukittuvia ominaisuuksia.

SGR kehittää myös yhdistettyjä planeetta- ja matosiirtoratkaisuja sovelluksiin, jotka edellyttävät molempien teknologioiden etuja. Sen planeetta- ja kierukkayhdistelmässä voidaan yhdistää planeettavaihteiden korkea siirtotehokkuus suurisuhteisten kierukkavaihteiden itselukkiutuviin ominaisuuksiin.

OEM-koneiden valmistajille vaihteiston valinta voidaan myös räätälöidä moottorityypin, vääntömomentin, alennussuhteen, asennuskokoonpanon, akselin rakenteen ja käyttöympäristön mukaan.

Joten planeettavaihteisto vs matovaihteisto: kumpi on parempi?

Jokaiseen hakemukseen ei ole yhtä vastausta.

Valitse suuren vääntömomentin planeettavaihteisto, kun laitteesi vaatii: suurta vääntömomenttia, suurta hyötysuhdetta, kompakteja mittoja, vahvaa iskunkestoa ja jatkuvaa raskasta toimintaa.

Valitse matovaihteisto, kun laitteesi priorisoi: erittäin korkeat alennussuhteet, alhainen nopeus, suorakulmainen vaihteisto, tasainen toiminta ja itselukkiutuvat ominaisuudet.

Vaativille teollisuuskoneille paras vaihteisto ei välttämättä ole se, jolla on suurin vääntömomentti tai alhaisin alkuhinta. Oikea ratkaisu on se, joka vastaa koneen kaikkia käyttöolosuhteita.

Kokeneena teollisuusvaihteiston valmistajana SGR tarjoaa planeetta-, mato- ja yhdistettyjä voimansiirtoratkaisuja porauslaitteisiin, kaivoskoneisiin, nostureihin, tuulivoimaan, kuljettimiin, rakennuskoneisiin ja muihin teollisiin sovelluksiin.

Arvioimalla vääntömomenttia, nopeutta, suhdetta, tehokkuutta, asennustilaa, kuormitusominaisuuksia ja käyttöympäristöä yhdessä laitevalmistajat voivat valita vaihteiston, joka tarjoaa luotettavan suorituskyvyn ja pitkän aikavälin arvon. (Kirjoittaja, SGR, Angie Zhang)
