Virransiirron tarkkuushallinta: Planeettavarusteiden vähentäjien suunnittelu- ja sovellusstrategiat

Peruskonseptit ja työperiaatteet Planeettavarusteiden vähentäjät

Planeettavaihteiden vähentäjät, jotka tunnetaan myös nimellä planeettavaihteistot, ovat eräänlainen tarkkuus- ja tehokas siirtolaite. Niiden ensisijainen tehtävä on vähentää nopeutta ja lisätä vääntömomenttia. Ne on nimetty heidän ainutlaatuisesta "planeetta" -vaihteistorakenteestaan, jossa ydinkomponentit pyörivät keskusvarusteen ympärillä, aivan kuten aurinkoa kiertävät planeetat.

Ydinkomponentit ja niiden toiminnot

Tavallinen planeettavarusteen vähentäjä koostuu neljästä pääosasta-

1. Aurinkovarusteet - Sijaitsee vaihdejärjestelmän keskellä, se on ajovaruste. Se muodostaa tyypillisesti moottorin tai muun virtalähteen ja toimii virtatulona.
2. Planeettavaihteet - Useat vaihteet jakautuvat tasaisesti aurinkovaiheen ympärille. Planeetan kantolaitteeseen asennettuna ne pyörivät omilla akseleillaan samalla kun pyörivät myös aurinkovaiheen ympärillä.
3. Planeettakuljetus - Kehys, joka pitää ja yhdistää kaikki planeetan vaihteet. Se on lähtöpäätä planeettavarusteen vähentäjä , toimittaa virtaa aiheuttamalla planeettavaihteiden pyörivän.
4. Rengasvaihde - Sisäisen hammastettu rengasvaihde, joka sulkee kaikki planeetan hammaspyörät. Se on yleensä kiinteä ja toimii ajettajana.

Työperiaate

Planeettavarusteen vähentäjän työprosessi voidaan tiivistää seuraavasti-

1. Voimansiirto : Moottori tai muu virtalähde ajaa aurinkovarusteet kiertää suurella nopeudella.
2. Voimansiirto : Pyörivä aurinkovarusteet silmät ympäröivän kanssa planeettavaihteet , aiheuttaen heidän pyörivän omilla akseleillaan.
3. Kierto ja vallankumous : Koska rengasvaihde on kiinteä, planeettavaihteet työnnetään aurinkovarusteet , aiheuttaen heidän pyörivän auringonvaihteen keskusakselin ympäri pyörittäen omilla akseleillaan. Tämä vallankumous ajaa planeettakuljetus .
4. Tehonlähtö : planeettakuljetus's pyörimisnopeus on huomattavasti alhaisempi kuin aurinkovarusteet's Nopeus, mutta sen vääntömomentti on monistettu. Siksi planeettakuljetus Toimii lähtöpäänä, saavuttaen nopeuden vähentämisen ja vääntömomentin monistumisen vaikutuksen.

Parametrien vertailu: Planeetta vs. muut lähetystyypit

Korostaakseen sen etuja tässä on lyhyt vertailu planeettavarusteiden vähentäjät Muiden perinteisten voimansiirtotyyppien kanssa, kuten rinnakkaisvaihteistojen vähentäjät ja matovaihteiset.

Planeettavarusteiden vähentäjät: Design, Applications, and Selection Guide

Planeettavarusteiden vähentäjistä on tullut ydinkomponentti nykyaikaisissa tarkkuuskäyttöjärjestelmissä niiden ainutlaatuisen rakenteen ja erinomaisen suorituskyvyn vuoksi. Niiden suunnittelu-, sovelluskenttien ja oikean valintamenetelmän ymmärtäminen on ratkaisevan tärkeää laitteiden tehokkaan ja vakaan toiminnan varmistamiseksi.

Sovellusstrategiat planeettavarusteiden vähentäjille

Korkean tarkkuuden, korkean vääntömomentin tiheyden ja kompaktin koon ansiosta planeettavarusteiden vähentäjät on kriittinen rooli eri toimialoilla. Niiden tärkeimpiä sovellusalueita ovat:

• Tarkkuusasema : Automaatiolaitteissa, CNC -työstötyökalut, robotin liitokset, lääkinnälliset laitteet ja tulostuskoneet, planeettavarusteen vähentäjäs käytetään tarkan nopeuden ja aseman hallinnan saavuttamiseen. Heidän matala takaisku ja korkea jäykkyys ovat avain tarkkojen liikkeen suuntausten ja toistettavan paikannustarkkuuden varmistamiseksi.
• Raskaat sovellukset : Laitteissa, joiden on kestävä valtavaa vääntömomenttia, kuten metallurgiassa, kaivostoiminnassa, rakennuskoneissa (esim. Nosturit, kaivinkoneet) ja tuuliturbiinit, planeettavarusteen vähentäjäs voi luotettavasti välittää valtavan tehon pienentäen samalla kokoa ja parantaa laitteiden kokonaistehokkuutta.
• Erityiset ympäristösovellukset : Jotkut erityisesti suunniteltu planeettavarusteen vähentäjäs voi sopeutua äärimmäisiin ympäristöihin. Esimerkiksi mallit, joissa on erityisiä tiivisteitä ja voiteluaineita, voivat toimia vakaasti ankarissa olosuhteissa, kuten korkeat lämpötilat, alhaiset lämpötilat, tyhjiö tai puhdistushuoneet, varmistaen tuotantolinjojen jatkuvuuden.

Valintaopas Planeettavarusteiden vähentäjät

Oikean valitseminen planeettavarusteen vähentäjä on avain sen suorituskyvyn ja pitkäikäisyyden varmistamiseen. Tässä ovat avainparametrit ja vaiheet, jotka on otettava huomioon valinnan aikana:

1. Suorituskykyparametrien näkökohdat
   • Suhde : Määritetty vaaditulla lähtö- ja tulonopeudella. Se ilmaistaan ​​yleensä kokonaisluvuna (esim. 3: 1, 5: 1, 10: 1).
   • Arvioitu vääntömomentti : maximum output torque that the planeettavarusteen vähentäjä pystyy käsittelemään jatkuvasti ja turvallisesti nimellisolosuhteissa. Vaaditun toimintamomentin tulisi olla pienempi tai yhtä suuri kuin tämä arvo.
   • Takaisku : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Nimellistuotannon nopeus : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Tehokkuus : ratio of output power to input power, representing energy loss. The efficiency of a single-stage planeettavarusteen vähentäjä on tyypillisesti erittäin korkea (> 97%).
2. Asennusmenetelmä ja rajapinta
   • Laippa- ja syöttöakseli : Täytyy sovittaa täydellisesti moottorin kiinnityslaipan ja akselin halkaisijan. Yleisiä rajapintatyyppejä ovat lieriömäiset, spline- tai avainsakselit.
   • Lähtöpääsyliittymä : Valitse sopiva lähtölomake kuormitusvaatimusten, kuten kiinteän lähtöakselin, ontto-akselin, joka on avaintiellä, tai laipan kiinnitetty lähtö.
3. Ympäristötekijät
   • Käyttölämpötila : Varmista, että pelkistin voi toimia vakaasti odotettavissa olevan ympäristön lämpötila-alueella, ja tarvittaessa valita korkean tai matalan lämpötilan voiteluaineet.
   • Interress Protection (IP) -luokitus : Valitse a planeettavarusteen vähentäjä asianmukaisella IP -luokituksella työympäristön pöly- ja kosteusolosuhteisiin perustuen sisäisten komponenttien suojaamiseksi vaurioilta.

Keskeisten planeettavaihteiden vähentämisparametrien vertailu

Auttaa ymmärtämään, kuinka erilaiset eritelmät planeettavarusteiden vähentäjät Vastaa erilaisia ​​tarpeita, tässä on vertailu keskeisistä parametreista:

Suorituskyvyn optimointi ja teollisuuden näkymät

Planeettavarusteiden vähentämistekniikan tuleva kehitys on läheisesti sidoksissa korkean suorituskyvyn, älykkyyden ja kestävyyden kysyntään. Shanghai SGR Heavy Industry Machinery Co., Ltd .: n kehityspolku vahvistaa nämä suuntaukset, etenkin kompaktiisuus, modulaarisuus, matala värähtely, matala kohina ja high-end R&D .

Strategiat planeettavarusteiden vähentäjän suorituskyvyn optimoimiseksi

Teollisuussovellusten suuremman tarkkuuden vaatimusten täyttämiseksi suorituskyvyn optimointi planeettavarusteiden vähentäjät keskittyy seuraaviin näkökohtiin:

1. Modulaarinen ja stjaardoitu muotoilu :
   • Strategia : Suunnittelemalla ydinkomponentit planeettavarusteen vähentäjä (kuten vaihdejoukko, kotelo) modulaarisella tavalla, tuotteet, joilla on erilaiset vaihdesuhteet, vääntömomentit ja kiinnitysmenetelmät, voidaan koota nopeasti. Tämä lyhentää merkittävästi räätälöintiaikaa ja vähentää tuotantokustannuksia. Shanghai SGR Heavy Industry Machinery Co., Ltd. noudattaa tätä alan suuntausta integroimalla tämän konseptin tuotelinjaonsa tuotannon tehokkuuden ja markkinoiden reagointikyvyn parantamiseksi.
   • Parametri Comparison : Modulaarinen suunnittelu tarjoaa merkittäviä etuja toimitusaika and maksaa Verrattuna täydelliseen mukauttamiseen.

     	Modulaariset tuotteet	Räätälöityjä tuotteita
     	Lyhyt toimitusaika, alhaisemmat kustannukset .	Pidempi toimitusaika, korkeammat kustannukset .

2. Melu ja tärinän vähentämistekniikka :
   • Strategia : Vähentää melua ja tärinää planeettavarusteen vähentäjä on avain sen suorituskyvyn ja käyttökokemuksen parantamiseen. Tämä saavutetaan ensisijaisesti optimoimalla hammashammasprofiili käyttämällä korkean tarkkuuden jauhatusprosesseja (kuten Shanghai SGR: n neljän akselin kytkentäkompleksin profiilin hiomakone) ja valitsemalla korkean suorituskyvyn kotelon materiaalit ja vaimennusrakenteet. Tarkka kokoonpano ja tasapainotus myös vähentävät tehokkaasti värähtelylähteitä.
   • Tekniikan vertailu :

     	Tavalliset kannustin	Kiertovaihteet	Tarkkuuspyynöt
     	Melu ja tärinä suurempi , sopiva sovelluksiin, joilla on alhainen meluvaatimus.	Melu ja värähtely pienempi , korkeampi kuormituskapasiteetti, joka sopii korkean vääntömomentin ja tarkkaan sovelluksiin.	Erittäin matala melu ja värähtely , Korkein tarkkuus, joka edustaa ydinteknologiaa huippuluokan valmistajille, kuten Shanghain SGR.

Tulevat suuntaukset Planeettavarusteen vähentäjä Tekniikka

Perustuu Shanghai SGR Heavy Industry Machinery Co., Ltd., Alan tärkeimpiä tulevaisuuden suuntauksia ovat:

1. Älykkyys ja digitalisointi :
   • Trendiii : Tulevaisuus planeettavarusteen vähentäjäs on enemmän kuin vain yksinkertaisia ​​mekaanisia komponentteja. Integroimalla anturit voivat seurata omaa lämpötilaa, värähtelyä ja voitelua koskevaa tilaa reaaliajassa ja lähettää tiedot pilveen analysoitavaksi. Tämä mahdollistaa ennustava huolto , varhaisvaroitusten tarjoaminen ennen epäonnistumisten tapahtumista ja siten kalliiden seisokkien estäminen.
   • Merkitys Shanghai SGR: lle : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Kevyt ja korkea integraatio :
   • Trendiii : Robotiikan ja automaatiolaitteet vaativat pienemmän koon ja pienemmän painon, planeettavarusteen vähentäjäs ovat kehittyneet tullakseen kompakteiksi ja kevyemmiksi. Uudet materiaalit, valmistusprosessit (kuten integroitu muovaustekniikka) ja optimoidut rakennesuunnitelmat antavat pelkistimille mahdollisuuden saavuttaa pienempiä kokoja ja kevyempiä painoja säilyttäen samalla korkean kuormituskapasiteetin.
3. High-Precision Manufacturing and R&D :
   • Trendiii : Korkea tarkkuus on a: n ydin planeettavarusteen vähentäjä's kilpailukyky. Edistyneet laitteet, kuten kotimaassa innovoitu toroidinen mato ja Hob -mittausväline sekä tohtorikoveista ja vanhemmista insinööreistä koostuva tutkimus- ja kehitysryhmä, ovat avainasemassa tuotteiden tarkkuuden parantamisessa ja teknologisen vallihautan rakentamisessa. Shanghai SGR Heavy Industry Machinery Co., Ltd. -sarjan menestys on osoitus sen pitkäaikaisista investoinneista huippuluokan laitteisiin ja kykyihin.

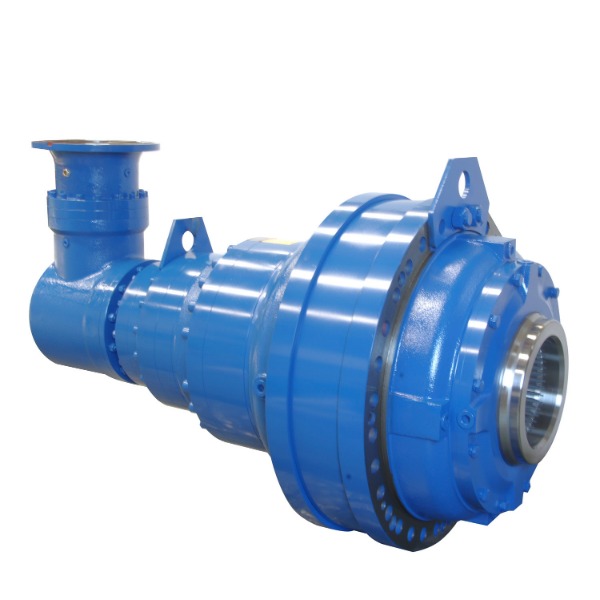

Laipan syöttö oikea kulma iso lähtö vääntömomentti planeetta vaihdelaatikko moottorilla
