Mitkä ovat erot yksi- ja monivaiheisten planeettavaihteiden välillä?

Teollisuuden voimansiirron maailmassa planeettavaihteista on tullut korkean suorituskyvyn koneiden selkäranka. Laitteiden vaatimusten kehittyessä-vaaditaan suurempaa vääntömomenttia, suurempaa tehokkuutta ja kompakteja malleja-OS: t ja järjestelmäintegraattorit kohtaavat kriittisen päätöksen: jos he valitsevat yhden vaiheen tai monivaiheinen planeetta vaihdelaatikko ? Näiden kahden kokoonpanon erojen ymmärtäminen on välttämätöntä koneen suorituskyvyn, luotettavuuden ja omistajuuden kokonaiskustannusten optimoimiseksi.

SGR: ssä, Shanghaissa sijaitsevassa johtavassa planeettavaihteistovalmistajassa, olemme erikoistuneet sekä yksivaiheisiin että monivaiheisiin planeetta-vaihdelaatikoihin sekä kaksoiskärjessä oleviin matovaihteisiin. Yli 15 vuoden tekniikan asiantuntemuksella, 15 000㎡: n valmistuslaitoksella ja tohtoriryhmällä. Tutkijat ja vanhemmat insinöörit, suunnittelemme vaihteistoratkaisuja, jotka täyttävät ei-tutkintoporauksen, kaivostoiminnan, sähköntuotannon, tekstiilikoneiden ja muun tiukat vaatimukset.

Tutkitaan keskeisiä eroja yhden ja monivaiheisten planeettavaihteiden välillä-ja miksi SGR: n monivaiheiset planeettavaihteiset erottuvat markkinoilla.

(1) Yhden vaiheen planeettavaihteisto: yksinkertaisuus, tehokkuus ja kompakti

Yksivaiheinen planeettavaihteisto koostuu yhdestä aurinkovaihteesta, monista planeettavaihteista, rengasvaihteesta ja kantolaitteesta. Virta välitetään yhdellä pelkistysvaiheella, mikä tekee siitä planeettaperheen suoraviivaisimman ja tehokkaimman kokoonpanon.

Singe-vaiheen planeettavaihteistot:

Nopeussuhdealue: Tyypillisesti 3: 1 - 10: 1

Vaihteistotehokkuus: ≥97% vaihetta kohti - korkeimmat mekaanisissa asemissa

Kompakti suunnittelu: Aksiaalin minimaalinen pituus ja kevyt, ihanteellinen avaruusrajoitettuihin sovelluksiin

Matala vastalause: Tarkkuusmaa-vaihteet saavuttavat ≤3 Arcminin takaiskua, soveltuvan servo- ja liikkeenohjausjärjestelmiin

Suuritehoiden tiheys: Tehokas tehovirta vähäisen lämmöntuotannon kanssa

Yhden vaiheen planeettavaihteistojen sovellukset:

• Sähkövetoiset vaakasuuntaiset suuntaporauslaitteet (HDD)
• Pienet ja keskisuuret generaattorit
• Kuljetinjärjestelmät, joissa on kohtalaiset vääntömomentin vaatimukset
• Robotiikka ja automatisoidut kokoonpanolinjat

Yksivaiheinen planeettavaihteisto on erinomainen skenaarioissa, joissa tehokkuus, vasteen nopeus ja kompaktiisuus priorisoidaan. Nopean syöttölähteiden (esim. 1500–3000 rpm moottorit) edullinen valinta vaatii kohtalaista nopeuden vähentämistä ja sujuvaa toimintaa.

Kuitenkin, kun sovellukset vaativat suurempia vähennyssuhteita tai suurempaa lähtömomenttia, yksi vaihe saavuttaa fyysiset rajat. Täällä monivaiheisesta planeettavaihteistosta tulee parempi ratkaisu.

(2) monivaiheinen planeetta vaihdelaatikko: teho, vääntömomentti ja monipuolisuus

Monivaiheinen planetaarinen vaihdelaatikko (yleensä kaksi tai kolme vaihetta) yhdistää useita planeettajoukkoja sarjaan yhdessä kotelossa. Ensimmäisen vaiheen ulostulosta tulee seuraavan tulo, joka kertoo pelkisuhteen ja vääntömomentin lähtöä.

Tärkeimmät ominaisuudet:

• Nopeussuhdealue: 20: 1 - 100: 1 (esim. 5: 1 × 4: 1 = 20: 1)
• Lähtömomentti: huomattavasti korkeampi kuin yksivaiheinen-jopa 5 × suurempi samalla kehyksen koolla
• Tehokkuus: Hieman alhaisempi ylimääräisten vaihdeverkojen takia, mutta silti korkea 94–96% kahdessa vaiheessa
• Rakenteellinen jäykkyys: Parannettu kuormitusjakauma useiden vaiheiden välillä parantaa kestävyyttä iskukuormilla
• Mukauttamisen joustavuus: voi yhdistää erilaiset vaihdesuhteet ja materiaalit tiettyjen kuormitusprofiilien täyttämiseksi

Monivaiheisen planeetta-vaihdelaatikon sovellukset:

• Raskaat ei-tutkintaporauslaitteet, jotka vaativat 100 000 nm: n vääntömomenttia
• Kaivoskuljettimet ja murskaimet, jotka toimivat jatkuvalla kuormalla
• Tuuliturbiinin sävelkorkeus ja haw -asemat
• Suuret teollisuussekoittimet ja suulakepuristimet

Vaikka monivaiheiset vaihdelaatikot ovat hiukan pidempiä ja raskaampia, niiden kyky toimittaa korkea vääntömomentti hallitulla, tehokkaalla tavalla tekee niistä välttämättömiä vaatiessaan teollisuusympäristöjä. Ne eliminoivat ulkoisten nopeuden vähentäjien tai tehottomien matovaihteiden yhdistelmien tarpeen, virranviivaistavat järjestelmän suunnittelua ja parantavat luotettavuutta.

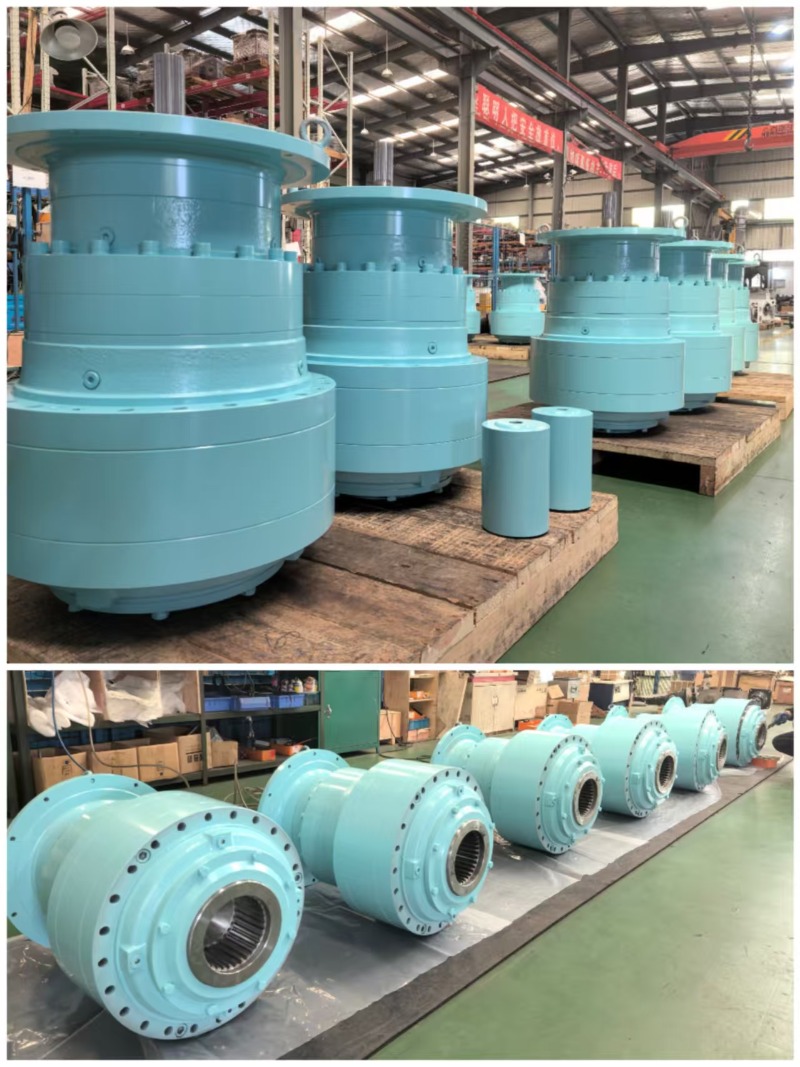

(3) SGR: n monivaiheinen planeetta vaihdelaatikko: Suunniteltu äärimmäiseen suorituskykyyn

SGR: ssä emme valmista vain monivaiheisia planeetta-vaihdelaatikkoja-suunnittelemme niitä reaalimaailman teollisuushaasteisiin. Monivaiheiset planetaariset vaihdelaatikkomme on suunniteltu ylittämään standarditarjoukset vääntömomentin kapasiteetissa, tehokkuudessa ja käyttöikällä.

SGR: n monivaiheisten planeettavaihteistojen keskeiset edut:

• Omistettu vaihdeoptimointi: Talon sisäinen toroidinen matoparin optimointijärjestelmä ja edistynyt äärellisen elementin analyysi varmistavat optimaalisen hampaan kosketuksen, kuorman jakauman ja melun vähentämisen-jopa täyden kuorman alla.
• Erittäin tarkan valmistus: Vaihteet ovat tarkkuusleikkauksia 20 crmnti-seosteräksestä, hiilihaku, sammutettu. Tämä varmistaa pitkäaikaisen kestävyyden ja minimaalisen kulumisen.
• Integroitu testaus ja validointi: Jokainen SGR-vaihdelaatikko käy läpi täydellisen tehon suorituskyvyn testauksen sisäisillä testipenkeillämme, simuloimalla lämpötilan, tärinän ja tehokkuuden todellisia käyttöolosuhteita.
• Mukautetut ratkaisut: Tarjoamme räätälöityjä nopeussuhteita, asennuskokoonpanoja, voitelujärjestelmiä ja valvontarajapintoja.

SGR: n monivaiheisten planeetta-vaihdelaatikoiden pääsovellukset:

• Ei-poistoporaus: SGR: n monivaiheinen planeettavaihteistot Power Electric- ja Diesel-ohjattujen kiintolevylaitteiden avulla, jotka toimittavat kivien tunkeutumiseen ja putkien reunustamiseen tarvittavan korkean vääntömomentin ja hitauden hallinnan.
• Kaivos- ja louhinta: Käytetään raskaissa kuljettimissa ja murskaimissa, vaihdelaatikkomme kestävät jatkuvaa toimintaa ja usein kuorma-iskuja.
• Sähköntuotanto: integroitu pienimuotoisiin generaattoreihin ja apuasemiin, varmistaen vakaan, heikkohuollon suorituskyvyn.

SGR on Shanghain korkean teknologian yritys, joka on lueteltu kaupungin ”erikoistuneessa, hienostunut, ainutlaatuinen ja innovatiivinen” (Zhuan Jing Te Xin) -ohjelmassa. N-sarjan planeetta-vaihdelaatikkomme voitti China Gear Associationin ”Science and Technology Achievement First -palkinnon” (2009), ja hänet tunnustettiin Shanghain korkean teknologian muutosprojektiksi. Meillä on useita keksintö- ja hyödyllisyysmallien patentteja, jotka heijastavat sitoutumistamme innovaatioon.

PÄÄTELMÄ: Oikean planeettavaihteen valinta sovelluksellesi

Valinta yksivaiheinen ja monivaiheinen planeettavaihteistojen välillä riippuu koneen nopeudesta, vääntömomentista, tehokkuudesta ja avaruusvaatimuksista.

• Valitse yhden aseman korkea hyötysuhde, kompakti ja kohtalainen pelkistystarpeet.
• Valitse Multi-Stagefor-korkea vääntömomentti, suuren nopeuden vähentäminen ja raskas toimenpide.

Johtavana China Planytary Gearbox Company -yrityksenä SGR tarjoaa molemmat kokoonpanot tinkimättömällä laadulla. Erityisesti monivaiheiset planeetta-vaihdelaatikkomme edustavat voimansiirtotekniikan huippua-toimittavan vankan suorituskyvyn, pidennettyjen käyttöikäten ja ylivoimaisen sijoitetun pääoman tuotto.

SGR on älykäs valinta OEM -valmistajille ja teollisuusvalmistajille, jotka etsivät luotettavaa, innovatiivista ja teknisesti edistynyttä vaihdelaatikkokumppania. Ota yhteyttä tänään keskustellaksesi sovelluksestasi ja selvittääksesi, kuinka planeettavaihteemme voivat nostaa laitteesi suorituskykyä. (Kirjoittaja, SGR, Angie Zhang)
