Mitkä ovat planeettavarusteiden vähentäjien periaatteet ja ominaisuudet?

Suuressa pelkistimien perheessä, planeettavarusteiden vähentäjät niitä käytetään laajasti servo-, askel-, tasavirta- ja muissa siirtojärjestelmissä niiden pienen koon, korkean siirtotehokkuuden, laajan pelkistysalueen, suuren tarkkuuden ja monien muiden etujen vuoksi. Planeettavaihteen pelkistimen tehtävänä on vähentää nopeutta, lisätä vääntömomenttia ja vähentää hitaussuhteen kuormitus-/moottorin momenttia olettaen tarkan voimansiirron varmistamiseksi.

SGR: n tuotejärjestelmässä, joka on yksi johtavista planeettavarusteiden pelkistimen valmistajista, planeettavarusteiden vähentäjä on myös yksi "tähtituotteista". SGR: n kehittämä ja tuottama N -sarjan planeettavarusteen vähentäjä käyttää 20 crmnti -hiilihoitoa ja sammtettua vaihdehiontaa, useilla hampailla kuorman, vakaan ja luotettavan toiminnan, korkean mekaanisen hyötysuhteen ja muiden etujen jakamiseksi. Jo vuonna 2009 N-sarjan planeettavarusteiden vähentäjä on voittanut "ensimmäisen palkinnon tieteellisistä ja teknologisista saavutuksista vaihdeteollisuudessa" China Gear Professional Associationin tuona vuonna, ja hänet tunnustettiin myös "Shanghain korkean teknologian saavutusmuutosprojektiksi" ja sai keksintöpatentin.

(1) Planeettavaihteen vähentäjän lähetysperiaate

Planeettavaihteen pelkistimen perusvaihteisto on jaettu 4 osaan:

① Aurinkovaihteisto: Sijaitsee planeetta -vaihdejärjestelmän keskellä, kytketty moottorin lähtöakseliin.

② Planeetta -vaihde: pyörii auringonvaihteen ympäri, yleensä useilla planeettavaihteilla tasaisen kuormituksen jakauman varmistamiseksi.

③ Planeetta -operaattori: Tukee planeettavaihteita, jotka yleensä kytketään lähtöakseliin.

④ Ulomman rengasvaihteen: planeettavaihteet silmämäärä ulomman rengasvaihteen kanssa virran siirtämiseksi lähtöakseliin.

Planeettavarusteen vähentäjän ajolähde käynnistää aurinkovaiheen suoralla liitoksella, ja aurinkovaihde ajaa planeettavaihteisiin koottuja planeettavaihteita. Koko planeetta -vaihdejärjestelmä pyörii automaattisesti ulkorenkaan varustetta pitkin, ja planeetta -operaattori yhdistää lähtöakselin hidastumisen tarkoituksen saavuttamiseksi. Suurempi vähennyssuhde vaatii useita vaihdevaihteiden ja planeettavaihteiden sarjoja kerrottuna ja kertyneitä.

(2) Planeettavaihteiden vähentämisominaisuudet

a. Korkea vääntömomentti, vahva kuorma: verrattuna perinteiseen rinnakkaisvaihteistoon, planeettavaihteiden pelkistimellä on korkea vääntömomentti ja kompakti rakenne. Perinteisiä hammaspyöriä ohjaavat hyvin harvat pisteen kosketuspinnat kahden vaihteen välillä, ja kaikki kuormat ovat keskittyneet hyvin harvoihin vaihdekosketuspintoihin, mikä aiheuttaa helposti kitkaa ja murtumaa hammaspyörien välillä. Planeetta-vaihteiden pelkistimellä on useita suurempia alueita ja 360 asteen yhtenäinen kuorma vaihdekosketuspinnoilla. Useat vaihdepinnat kantavat tasaisesti välittömiä iskukuormia toisiinsa, jolloin se kestää enemmän korkeamman vääntömomentin vaikutusta, ja runko ja laakeriosat eivät vaurioitu tai rikki korkean kuorman takia.

b. Kompakti rakenne ja pieni koko: Verrattuna perinteisiin vaihdelaitteisiin, planeettavaihteiden pelkistäjillä on kompakti rakenne ja pieni koko; Perinteisten vaihteiden pelkistimien vähentämissuhde on luotava vaihteiden lukumäärän moniarvolla, ja suurten ja pienten hammaspyörien välillä on tietty etäisyys, joten vaihdelaatikolla on suuri tila! Korkean vähennyssuhteen saavuttamiseksi on tarpeen yhdistää ja yhdistää enemmän kuin kaksi pelkistysvaihteistoa, mikä johtaa erittäin suureen tilavuuteen ja painoon. Planeettavaihteen pelkistimen rakenne voidaan kytkeä toistuvasti vaaditun osion lukumäärän mukaan, ja useita leikkeitä voidaan yhdistää erikseen. Planeetta -vaihteiden pelkistimellä on kompakti rakenne, pieni koko, kevyt ja kevyt ulkonäkö, ja sen sovellusskenaariot ovat monimuotoisempia.

c. Korkea hyötysuhde ja alhainen melu: Verrattuna perinteisiin vaihdevähennyslaitteisiin planeettavaihteiden pelkistäjillä on korkea hyötysuhde ja alhainen melu; Planeetta-vaihdeyhdistelmässä on ainutlaatuinen monipisteen yhtenäinen istuvuus, ja ulkorenkaan renkaan kaaren kehitysrakenne tekee ulkorenkaan renkaan ja planeettavaihteen tiiviisti yhdistettynä, ja hammaspyörillä on korkea istuvuus. Planeetta-vaihteiden vähentäjän tehokkuuden parantamisen lisäksi suunnittelu itse voi saavuttaa tarkkaan sijoituksen. Lisäksi planeettavaihteiden pelkistimen vähentämällä useita planeettavaihteita ulkorenkaan renkaan kanssa samanaikaisesti, vähentäen siten kohinaa.

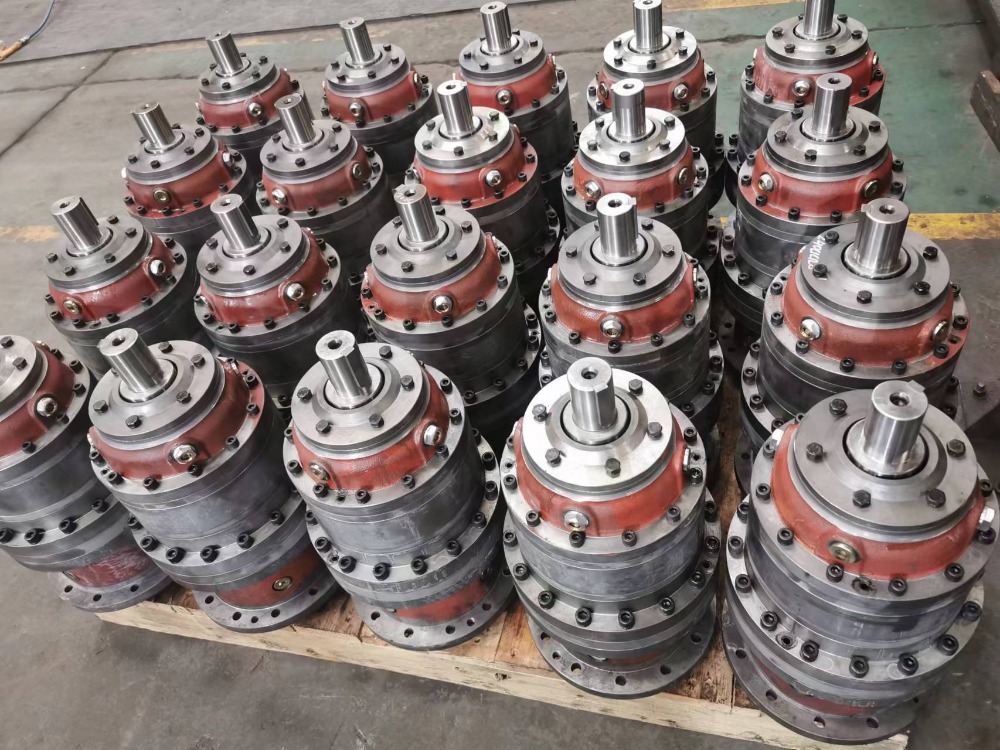

(3) SGR: n N -sarjan planeettavaihteen vähentäjän mekaaniset parametrit

SGR: n kehittämät ja tuottamat N -sarjan planeettavaihteiden vähentäjien mekaaniset parametrit ovat seuraavat:

· Rengasvaihteen tekniset tiedot: 200 ~ 885 mm

· Lähtömomentti: T2≤540000N.M

· Nopeussuhde: I ≥3

· Modulaarinen suunnittelu, sarjoitetut vaatimukset ja erikoistuneen tuotannon

· Syöttöpäässä on pyöreitä reikiä, spline -reikiä, pyöreitä akseleita, sisäisiä tai ulkoisia spline -akseleita, ylimääräisiä laipat, jarrut jne., N -sarjan planeetta -vaihteiden pelkistimet soveltuvat hydraulimoottoreille tai sähkömagneettisille moottoreille jne.;

· Lähtöpäätyypissä on pyöreät akselit, ontot akselit, ontot akselit, joissa on laajennuslevyt, sisäiset tai ulkoiset spline -akselit, ylimääräiset kytkentälevyt, vaihteet, laipat jne.;

· On olemassa monia vastaavia lisävarusteita, kuten jäähdytys- ja voitelulaitteita, tarkistusventtiilejä jne., Ja käyttäjät voivat valita vastaavat lisävarusteet heidän tarpeidensa mukaan.

Lisäksi SGR: n N -sarjan planeettavarusteiden pelkistimen tuotteen sijainti on: "tuodun samanlaisten pelkistimien korvaaminen" (se voidaan korvata samanlaisilla tuotemerkkien tuotteilla, kuten brevni, dynaaminen, rossi, bonfilioli jne.). Suunnittelukonsepti ja tuotantotekniikka synkronoidaan joidenkin Euroopan maiden kanssa. Paikallisten palvelujen takia teollisuusaloilla olevat käyttäjät ovat tunnustaneet sen, kuten rakennuskoneet, laivan apukoneet, kaivoskoneet, tekstiilien tulostaminen ja värjäyskoneet, joilla on hyvä kustannus suorituskyky. (Kirjoittaja: SGR, Angie Zhang)
